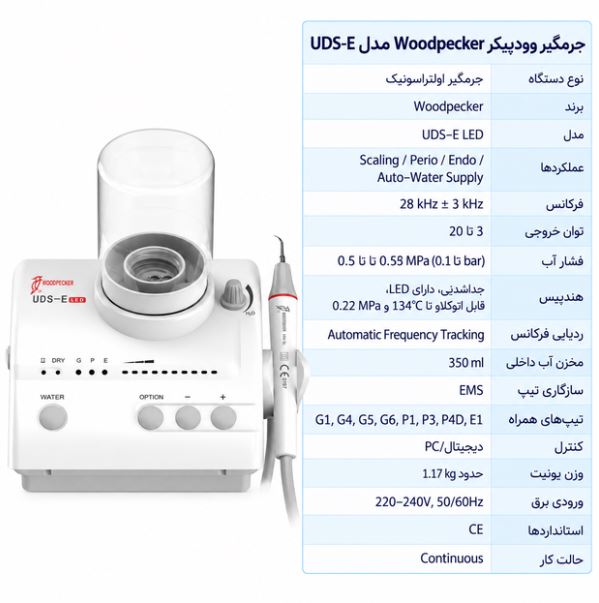

جرمگیر وودپیکر Woodpecker مدل UDS-E
| مشخصات فنی |
جزئیات |
| برند |
Woodpecker |
| مدل |
UDS-E |
| نوع دستگاه |
جرمگیر اولتراسونیک پیزوالکتریک |
| عملکردها |
Scaling، Perio، Endo و Auto Water Supply |
| فرکانس ارتعاش تیپ |
28kHz ± 3kHz |
| توان خروجی |
3 تا 20 وات |
| دامنه ارتعاش تیپ |
حداکثر 100 میکرومتر |
| نیروی نیم‌دامنه خروجی |
کمتر از 2 نیوتن |
| سیستم کنترل فرکانس |
Automatic Frequency Tracking |
| نوع هندپیس |
جداشونده؛ نسخه LED با هندپیس نوری |
| قابلیت اتوکلاو هندپیس |
تا 134°C و 0.22MPa |
| سیستم آب‌رسانی |
آب خودکار از بطری + امکان اتصال به منبع آب خارجی |
| ظرفیت بطری‌ها |
350 و 500 میلی‌لیتر |
| فشار آب ورودی |
0.01 تا 0.5 مگاپاسکال |
| کنترل دستگاه |
دیجیتال / کنترل‌شده توسط PC |
| نوع تیپ |
سازگار با سیستم‌های Woodpecker و EMS |
| وزن یونیت اصلی |
حدود 1.17 کیلوگرم |
| ابعاد یونیت |
حدود 234 × 193 × 109 میلی‌متر |
| برق ورودی |
220–240V، 50/60Hz |
| ورودی یونیت اصلی |
24V، 50/60Hz، 1.3A |
| حالت عملکرد |
Continuous Operation |
| پدال |
دارد |
معرفی جرمگیر وودپیکر Woodpecker مدل UDS-E
جرمگیر وودپیکر Woodpecker مدل UDS-E از یک مدار الکتریکی، مسیر آب و ترانسدیوسر اولتراسونیک تشکیل شده است. ترانسدیوسر انرژی الکتریکی را به ارتعاش مکانیکی تبدیل کرده و این ارتعاش به تیپ منتقل می‌شود تا برای حذف جرم و رسوبات از سطح دندان مورد استفاده قرار گیرد.
این دستگاه چهار قابلیت اصلی Scaling، Perio، Endo و Auto-Water Supply را در اختیار کاربر قرار می‌دهد. بنابراین UDS-E فقط برای جرمگیری معمول طراحی نشده و می‌تواند در برخی مراحل درمان‌های پریودنتال و اندودنتیک نیز استفاده شود.
چهار عملکرد اصلی UDS-E
حالت Scaling
حالت Scaling برای حذف جرم و رسوبات دندانی از سطوح مختلف دندان استفاده می‌شود. ارتعاش اولتراسونیک تیپ باعث جدا شدن رسوبات شده و جریان آب نیز محیط کار را شست‌وشو و خنک می‌کند. شدت عملکرد باید با توجه به میزان سختی جرم و حساسیت بیمار انتخاب شود. دفترچه دستگاه نیز تنظیم شدت ارتعاش بر اساس شرایط بالینی را توصیه می‌کند.
حالت Perio
حالت Perio برای اقدامات پریودنتال و پاک‌سازی نواحی زیر لثه در نظر گرفته شده است. استفاده از تیپ مناسب پریو و تنظیم توان متناسب با ناحیه درمان در این حالت اهمیت دارد.
حالت Endo
جرمگیر وودپیکر Woodpecker مدل UDS-E در حالت Endo نیز قابل استفاده است و برای برخی اقدامات مربوط به درمان ریشه طراحی شده است. در مستندات محصول، کاربردهایی مانند کار روی کانال و استفاده از محلول‌های بالینی در این حالت ذکر شده است.
سیستم Auto Water Supply
سیستم آب‌رسانی خودکار یکی از مهم‌ترین ویژگی‌های UDS-E است. دستگاه می‌تواند محلول موردنظر را از بطری متصل به سیستم دریافت کند و در صورت استفاده از این حالت، نیاز به اتصال دائمی دستگاه به آب یونیت کاهش پیدا می‌کند.
فرکانس 28 کیلوهرتز ± 3 کیلوهرتز
فرکانس ارتعاش تیپ در جرمگیر وودپیکر Woodpecker مدل UDS-E برابر با 28kHz ± 3kHz اعلام شده است. این مشخصه در دفترچه فنی دستگاه به‌عنوان فرکانس خروجی تیپ ثبت شده است.
ارتعاش تیپ در این محدوده فرکانسی برای ایجاد حرکت مکانیکی لازم جهت جدا کردن جرم و رسوبات از سطوح دندانی به کار می‌رود. در کاربردهای مختلف، انتخاب تیپ و میزان توان نیز به اندازه فرکانس اهمیت دارد.
توان خروجی 3 تا 20 وات
جرمگیر وودپیکر Woodpecker مدل UDS-E دارای توان خروجی قابل تنظیم از 3 تا 20 وات است. این بازه امکان کنترل شدت عملکرد دستگاه را برای کاربردهای مختلف فراهم می‌کند.
برای جرم‌های سخت‌تر می‌توان از تنظیمات مناسب‌تر استفاده کرد و در نواحی حساس یا کاربردهای پریودنتال شدت مناسب‌تری انتخاب کرد. افزایش توان بدون توجه به نوع تیپ و ناحیه درمان، روش مناسبی برای بالا بردن کارایی نیست.
سیستم Automatic Frequency Tracking
یکی از ویژگی‌های مهم جرمگیر وودپیکر Woodpecker مدل UDS-E، سیستم Automatic Frequency Tracking است. این سیستم فرکانس کاری مناسب ترانسدیوسر را به‌صورت خودکار دنبال می‌کند تا عملکرد دستگاه در شرایط مختلف پایدارتر باشد.
شرایط بار روی تیپ هنگام تماس با جرم یا سطح دندان تغییر می‌کند. ردیابی خودکار فرکانس برای سازگار کردن عملکرد ترانسدیوسر با این تغییرات طراحی شده است.
هندپیس جداشونده و LED
جرمگیر وودپیکر Woodpecker مدل UDS-E در نسخه UDS-E LED با هندپیس جداشونده HW-5L ارائه می‌شود. وجود نور LED روی هندپیس باعث روشن‌تر شدن ناحیه کار و دید بهتر در زمان درمان می‌شود.
جداشونده بودن هندپیس نیز برای کنترل عفونت و استریل کردن آن اهمیت دارد. طبق دفترچه، هندپیس قابلیت اتوکلاو تا دمای 134 درجه سانتی‌گراد و فشار 0.22 مگاپاسکال را دارد.
سیستم آب‌رسانی خودکار UDS-E
جرمگیر وودپیکر Woodpecker مدل UDS-E دارای بطری آب داخلی و سیستم Auto Water Supply است. در پیکربندی‌های این دستگاه، بطری 350 میلی‌لیتری و بطری 500 میلی‌لیتری برای سیستم آب ارائه شده‌اند. همچنین امکان استفاده از منبع آب خارجی با آداپتور مخصوص وجود دارد.
مزیت اصلی این سیستم، انعطاف بیشتر در انتخاب منبع آب است. مخصوصاً در کاربردهای Perio و Endo، سیستم آب‌رسانی خودکار می‌تواند امکان استفاده از محلول‌های بالینی مناسب را فراهم کند.
امکان استفاده از محلول‌های بالینی
یکی از ویژگی‌های قابل توجه جرمگیر وودپیکر Woodpecker مدل UDS-E این است که در حالت آب‌رسانی خودکار، مسیر آب دستگاه برای استفاده از برخی محلول‌های بالینی طراحی شده است. در دفترچه UDS-E موادی مانند Hydrogen Peroxide، Chlorhexidine و Sodium Hypochlorite ذکر شده‌اند.
این قابلیت به‌خصوص در کاربردهای پریودنتال و اندودنتیک اهمیت دارد، اما نوع محلول، غلظت و نحوه استفاده باید دقیقاً مطابق پروتکل درمانی و دستورالعمل مربوط به دستگاه و ماده مورد استفاده باشد.
فشار آب 0.01 تا 0.5 مگاپاسکال
فشار آب ورودی جرمگیر وودپیکر Woodpecker مدل UDS-E در محدوده 0.01 تا 0.5 مگاپاسکال اعلام شده است. جریان مناسب آب برای خنک‌سازی تیپ و شست‌وشوی محل درمان اهمیت دارد.
در زمان کار باید از وجود جریان آب مناسب اطمینان حاصل شود. کارکرد اسکیلر بدون خنک‌سازی کافی می‌تواند باعث افزایش دمای تیپ و هندپیس شود.
دامنه ارتعاش تیپ تا 100 میکرومتر
دامنه ارتعاش اولیه تیپ در جرمگیر وودپیکر Woodpecker مدل UDS-E حداکثر 100 میکرومتر اعلام شده است. همچنین نیروی نیم‌دامنه خروجی کمتر از 2 نیوتن است.
این دو عدد در کنار فرکانس و توان خروجی، مشخصات مکانیکی اصلی حرکت تیپ را تشکیل می‌دهند.
کنترل دیجیتال و عملکرد ساده
کنترل دستگاه در UDS-E به‌صورت دیجیتال انجام می‌شود و عملکرد آن برای تنظیم و کنترل بهتر جرمگیری طراحی شده است. در منابع محصول، کنترل‌شدن دستگاه توسط PC و عملکرد ساده‌تر برای جرمگیری ذکر شده است.
وجود پدال نیز اجازه می‌دهد فعال و غیرفعال شدن ارتعاش تیپ بدون برداشتن دست از هندپیس انجام شود و کنترل روند درمان ساده‌تر باشد.
تیپ‌های قابل استفاده در UDS-E
جرمگیر وودپیکر Woodpecker مدل UDS-E با تیپ‌های سازگار با سیستم Woodpecker و EMS قابل استفاده است. این سازگاری، انتخاب تیپ‌های جایگزین را برای کاربردهای مختلف آسان‌تر می‌کند.
پکیج‌های مختلف UDS-E LED با مجموعه‌های متفاوتی از تیپ‌ها عرضه شده‌اند. در یک پکیج رایج، 4 تیپ Scaling شامل G1، G4، G5 و G6، سه تیپ Perio شامل P1، P3 و P4D و یک تیپ Endo شامل E1 قرار دارد.
تیپ‌های Scaling
تیپ‌های Scaling برای حذف جرم و رسوبات سطح دندان استفاده می‌شوند. شکل تیپ‌ها متناسب با دسترسی به قسمت‌های مختلف دندان متفاوت است و باید براساس محل و نوع جرم انتخاب شوند.
تیپ‌های Perio
تیپ‌های Perio برای کاربردهای پریودنتال و دسترسی به نواحی زیر لثه طراحی شده‌اند. در این حالت، انتخاب تیپ مناسب و تنظیم شدت پایین‌تر اهمیت بیشتری پیدا می‌کند.
تیپ Endo
تیپ‌های Endo برای برخی مراحل درمان ریشه در نظر گرفته شده‌اند. استفاده از این تیپ‌ها باید مطابق دستورالعمل مربوط به همان مرحله و با تنظیمات مناسب انجام شود.
کاربرد جرمگیر وودپیکر Woodpecker مدل UDS-E در جرمگیری
کاربرد اصلی جرمگیر وودپیکر Woodpecker مدل UDS-E حذف جرم و رسوبات دندانی است. ارتعاش اولتراسونیک تیپ باعث جدا شدن رسوبات می‌شود و آب نیز به خنک‌سازی و پاک شدن محل درمان کمک می‌کند.
شدت کار باید بر اساس سختی جرم و حساسیت بیمار تنظیم شود. فشار دست نیز باید کنترل‌شده باشد تا تیپ به شکل مؤثر روی سطح دندان حرکت کند.
کاربرد در درمان‌های پریودنتال
وجود حالت Perio باعث شده جرمگیر وودپیکر Woodpecker مدل UDS-E برای برخی اقدامات پریودنتال نیز قابل استفاده باشد. تیپ‌های تخصصی‌تر پریو برای دسترسی مناسب‌تر به نواحی موردنظر استفاده می‌شوند.
در کاربردهای پریودنتال، تنظیم مناسب شدت و انتخاب تیپ اهمیت ویژه‌ای دارد و نباید از تنظیمات جرمگیری سنگین برای نواحی حساس استفاده شود.
کاربرد UDS-E در اندودنتیکس
جرمگیر وودپیکر Woodpecker مدل UDS-E در کنار Scaling و Perio، عملکرد Endo نیز دارد. دفترچه دستگاه دامنه کاربرد آن را شامل حذف جرم و Root Canal Treatment اعلام می‌کند.
در این کاربرد می‌توان از تیپ مخصوص اندو و سیستم آب‌رسانی خودکار برای استفاده از محلول مناسب طبق پروتکل درمان بهره برد. وجود این قابلیت، UDS-E را از یک اسکیلر صرفاً جرمگیری متمایز می‌کند.
استفاده از UDS-E برای فعال‌سازی محلول
در کاربردهای اندودنتیک، استفاده از ارتعاش تیپ و سیستم آب‌رسانی مناسب می‌تواند برای حرکت دادن محلول در فضای کانال مورد استفاده قرار گیرد. عملکرد UDS-E در این بخش بیشتر به‌عنوان یک ابزار اولتراسونیک کمکی در پروتکل درمان ریشه مطرح است.
برای فعال‌سازی محلول، باید از تیپ مناسب اندو و تنظیمات مخصوص همان کاربرد استفاده شود و از وارد کردن نیروی اضافی به دیواره کانال خودداری شود.
طراحی و ابعاد دستگاه
جرمگیر وودپیکر Woodpecker مدل UDS-E یک دستگاه رومیزی است و وزن یونیت اصلی آن حدود 1.17 کیلوگرم و ابعاد آن حدود 234 × 193 × 109 میلی‌متر گزارش شده است.
این ابعاد برای یک دستگاه اسکیلر مستقل مناسب است و فضای کافی برای قرارگیری پنل، اتصالات آب و هندپیس در نظر گرفته شده است.
برق ورودی و ساختار الکتریکی
برق ورودی جرمگیر وودپیکر Woodpecker مدل UDS-E برابر 220 تا 240 ولت، 50/60 هرتز و 150 میلی‌آمپر اعلام شده است. ورودی یونیت اصلی نیز 24 ولت، 50/60 هرتز و 1.3 آمپر است.
رعایت مشخصات الکتریکی هنگام نصب و استفاده اهمیت دارد و دستگاه باید مطابق دستورالعمل سازنده به منبع تغذیه متصل شود.
اتوکلاو و کنترل عفونت
هندپیس جداشونده جرمگیر وودپیکر Woodpecker مدل UDS-E قابلیت اتوکلاو دارد. طبق دفترچه، هندپیس برای استریل در دمای 134 درجه سانتی‌گراد و فشار 0.22 مگاپاسکال طراحی شده است.
تیپ‌ها و آچارهای مخصوص نیز باید پس از استفاده مطابق دستورالعمل سازنده تمیز و استریل شوند. یونیت اصلی و منبع تغذیه نباید وارد اتوکلاو شوند.
آچار Torque Wrench
جرمگیر وودپیکر Woodpecker مدل UDS-E همراه با آچار Torque Wrench عرضه می‌شود. این آچار برای نصب تیپ با نیروی مناسب طراحی شده و از سفت کردن بیش از اندازه تیپ جلوگیری می‌کند.
بستن صحیح تیپ اهمیت زیادی دارد، زیرا اتصال نامناسب می‌تواند انتقال ارتعاش را کاهش دهد یا به رزوه هندپیس آسیب وارد کند.
نگهداری و تمیزکاری UDS-E
بعد از هر بار استفاده، هندپیس، تیپ و متعلقات قابل استریل باید طبق دستورالعمل تمیز و استریل شوند. برای تیپ و هندپیس نیز باید از مواد و روش‌هایی استفاده شود که با دستورالعمل سازنده سازگار باشد.
همچنین مسیر آب باید به‌طور مرتب بررسی شود تا انسداد یا کاهش جریان باعث افت عملکرد یا افزایش حرارت تیپ نشود.
نکات مهم هنگام استفاده از جرمگیر UDS-E
در زمان استفاده از جرمگیر وودپیکر Woodpecker مدل UDS-E، جریان آب باید برقرار باشد و شدت ارتعاش متناسب با کاربرد انتخاب شود. تیپ نباید با فشار بیش از حد روی سطح دندان قرار گیرد.
قبل از هر بار استفاده نیز بهتر است وضعیت تیپ از نظر خم‌شدگی، خوردگی و فرسودگی بررسی شود. تیپ آسیب‌دیده باید تعویض شود تا عملکرد دستگاه و ایمنی کار حفظ شود.
جمع‌بندی
جرمگیر وودپیکر Woodpecker مدل UDS-E یک جرمگیر اولتراسونیک پیزوالکتریک چهارمنظوره با قابلیت‌های Scaling، Perio، Endo و Auto Water Supply است. این دستگاه با فرکانس 28kHz ±3kHz، توان خروجی 3 تا 20 وات، دامنه ارتعاش حداکثر 100 میکرومتر و سیستم Automatic Frequency Tracking طراحی شده است.
هندپیس جداشونده، نسخه LED، سیستم آب‌رسانی خودکار، بطری‌های 350 و 500 میلی‌لیتری، سازگاری با تیپ‌های EMS و قابلیت استفاده در Scaling، Perio و Endo از مهم‌ترین ویژگی‌های جرمگیر وودپیکر Woodpecker مدل UDS-E هستند.
وجود سیستم آب‌رسانی خودکار نیز باعث می‌شود UDS-E در برخی کاربردهای پریودنتال و اندودنتیک انعطاف بیشتری داشته باشد و امکان استفاده از محلول‌های مناسب در حالت Auto Water Supply را فراهم کند.
