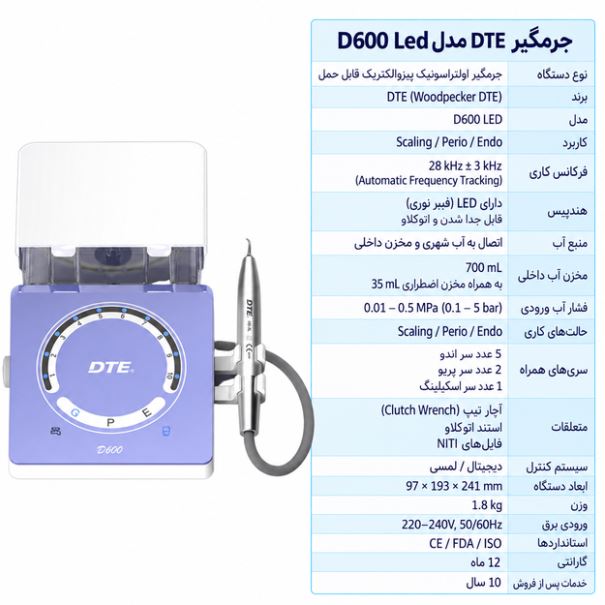

جرمگیر Dte مدل D600 Led

معرفی جرمگیر Dte مدل D600 Led

جرمگیر Dte مدل D600 Led از یک یونیت اصلی، ترانسدیوسر اولتراسونیک، مسیر آب، هندپیس LED و پدال تشکیل شده است. در این دستگاه انرژی الکتریکی به ارتعاش مکانیکی تبدیل شده و ارتعاش حاصل از طریق تیپ به سطح موردنظر منتقل می‌شود.

ساختار دستگاه برای استفاده در Scaling، Perio و Endo طراحی شده است و در مستندات D600 LED، کاربردهایی مانند حذف جرم دندانی، درمان ریشه، ایریگیشن اندودنتیک، رتريتمنت و اقدامات پریودنتال برای این مدل ذکر شده‌اند.

فناوری Sine-Wave Drive

یکی از ویژگی‌های مهم جرمگیر Dte مدل D600 Led استفاده از فناوری Sine-Wave Drive است. در این ساختار، شکل تحریک ترانسدیوسر به‌صورت سینوسی کنترل می‌شود و سازنده آن را با هدف کاهش تحریک ناشی از خروجی لحظه‌ای جریان و ایجاد عملکرد نرم‌تر معرفی کرده است.

این فناوری بخشی از طراحی الکترونیکی و مکانیکی دستگاه است و در کنار کنترل شدت و ردیابی خودکار فرکانس، نحوه تولید ارتعاش تیپ را کنترل می‌کند.

فرکانس 28 کیلوهرتز ± 3 کیلوهرتز

فرکانس ارتعاش تیپ در جرمگیر Dte مدل D600 Led برابر 28kHz ± 3kHz است. این فرکانس در مشخصات فنی دستگاه به‌عنوان فرکانس خروجی تیپ ثبت شده است.

ارتعاش تیپ در این محدوده برای ایجاد حرکت مکانیکی لازم جهت حذف جرم و رسوبات مورد استفاده قرار می‌گیرد. مقدار فرکانس باید در کنار نوع تیپ، توان خروجی و روش کار مورد توجه قرار گیرد.

توان خروجی 3 تا 20 وات

جرمگیر Dte مدل D600 Led دارای توان خروجی قابل تنظیم از 3 تا 20 وات است. این بازه امکان انتخاب شدت مناسب برای شرایط مختلف جرمگیری، پریودنتال و اندودنتیک را فراهم می‌کند.

برای هر تیپ محدوده توان مشخصی وجود دارد و استفاده از بیشترین توان برای تمام شرایط صحیح نیست. بنابراین توان باید مطابق نوع تیپ و کاربرد انتخاب شود.

سیستم Automatic Frequency Tracking

جرمگیر Dte مدل D600 Led به سیستم Automatic Frequency Tracking مجهز است. این سیستم برای حفظ فرکانس مناسب کاری و پایداری ارتعاش تیپ در شرایط مختلف طراحی شده است.

هنگام تماس تیپ با جرم یا سطح دندان، میزان بار روی ترانسدیوسر تغییر می‌کند. سیستم ردیابی فرکانس با این تغییرات هماهنگ می‌شود تا عملکرد دستگاه پایدارتر باقی بماند.

سیستم Intelligent Feedback

یکی دیگر از ویژگی‌های D600 LED، سیستم فیدبک هوشمند است. این سیستم با توجه به شرایط سطح دندان و وضعیت کاری تیپ، امکان تنظیم مناسب‌تر توان را فراهم می‌کند.

هدف این ساختار، حفظ عملکرد یکنواخت‌تر در زمان جرمگیری و جلوگیری از وابستگی کامل عملکرد تیپ به یک تنظیم ثابت است.

پنل لمسی دیجیتال و ضدآب

جرمگیر Dte مدل D600 Led دارای پنل لمسی دیجیتال است. این پنل برای کنترل شدت و تنظیمات مختلف دستگاه طراحی شده و سطح آن در برابر نفوذ آب مقاوم است.

حساسیت مناسب پنل باعث می‌شود تغییر تنظیمات با لمس انجام شود و طراحی ضدآب نیز برای محیط کاری مطب کاربردی است.

هندپیس LED مدل HD-8L

هندپیس جرمگیر Dte مدل D600 Led از نوع جداشونده و مجهز به LED است. نور قرارگرفته روی هندپیس می‌تواند دید مستقیم ناحیه درمان را در هنگام کار بهتر کند.

طبق مستندات فنی، هندپیس این مدل از نوع HD-8L است و قابلیت اتوکلاو در دمای بالا را دارد.

قابلیت اتوکلاو هندپیس

هندپیس LED جرمگیر Dte مدل D600 Led قابلیت استریل با بخار را دارد. شرایط اعلام‌شده برای هندپیس شامل اتوکلاو در دمای 134 درجه سانتی‌گراد و فشار 0.22 مگاپاسکال است.

این ویژگی برای استفاده مداوم در مطب اهمیت زیادی دارد، زیرا هندپیس پس از هر بیمار می‌تواند مطابق پروتکل کنترل عفونت تمیز و استریل شود.

سیستم آب‌رسانی خودکار

یکی از مهم‌ترین ویژگی‌های جرمگیر Dte مدل D600 Led، سیستم Automatic Water Supply است. این سیستم امکان استفاده از آب یا محلول مناسب از طریق بطری دستگاه را فراهم می‌کند.

برای D600 LED، بطری آب با ظرفیت 700 میلی‌لیتر در پکیج‌های معرفی‌شده قرار دارد و در کنار سیستم آب شهری قابل استفاده است. همچنین طراحی دو مسیر آب، جابه‌جایی بین منابع آب را ساده‌تر می‌کند.

امکان استفاده از محلول‌های مختلف

در حالت آب‌رسانی خودکار، منابع فنی D600 LED استفاده از محلول‌هایی مانند سالین، کلرهگزیدین، هیدروژن پراکسید و هیپوکلریت سدیم را ذکر کرده‌اند.

نوع محلول، غلظت و نحوه استفاده باید مطابق پروتکل درمانی و دستورالعمل مربوط به ماده مورد استفاده تعیین شود و هر محلولی را نباید بدون بررسی سازگاری با مسیر آب دستگاه داخل مخزن ریخت.

فشار آب 0.01 تا 0.5 مگاپاسکال

فشار آب موردنیاز جرمگیر Dte مدل D600 Led بین 0.01 تا 0.5 مگاپاسکال اعلام شده است.

آب علاوه بر شست‌وشوی محیط درمان، نقش مهمی در خنک‌سازی تیپ و هندپیس دارد. بنابراین هنگام فعال بودن دستگاه باید جریان مناسب آب برقرار باشد.

دامنه ارتعاش تا 90 میکرومتر

دامنه ارتعاش اولیه تیپ در جرمگیر Dte مدل D600 Led حداکثر 90 میکرومتر اعلام شده است. نیروی نیم‌دامنه خروجی نیز کمتر از 2 نیوتن است.

این دو پارامتر در کنار فرکانس و توان خروجی، مشخصات اصلی حرکت مکانیکی تیپ را تعیین می‌کنند.

سه کاربرد مهم Scaling، Perio و Endo

جرمگیر Dte مدل D600 Led تنها برای جرمگیری معمولی طراحی نشده است و می‌توان از آن در سه حوزه اصلی استفاده کرد.

حالت Scaling

حالت Scaling برای حذف جرم و رسوبات از سطح دندان استفاده می‌شود. تیپ با ارتعاش اولتراسونیک، رسوبات را از سطح جدا کرده و جریان آب نیز ذرات جداشده را از محیط دور می‌کند.

انتخاب تیپ و میزان قدرت باید با توجه به سختی جرم و محل درمان انجام شود.

حالت Perio

حالت Perio برای برخی اقدامات پریودنتال طراحی شده است. استفاده از تیپ‌های ظریف‌تر پریو و تنظیم شدت متناسب با کاربرد، کنترل بیشتری در نواحی حساس فراهم می‌کند.

حالت Endo

در حالت Endo، جرمگیر Dte مدل D600 Led برای برخی اقدامات اندودنتیک مانند پاک‌سازی کانال، ایریگیشن اندودنتیک و رتريتمنت قابل استفاده است. مستندات محصول این کاربردها را در محدوده استفاده دستگاه ذکر کرده‌اند.

تیپ‌های سازگار D600 LED

جرمگیر Dte مدل D600 Led با طیف گسترده‌ای از تیپ‌های DTE و Woodpecker قابل استفاده است و در اطلاعات فنی برای آن سازگاری با بیش از 70 نوع تیپ ذکر شده است.

این تیپ‌ها در گروه‌های مختلف Scaling، Periodontics، Endodontics و Cavity Preparation قرار می‌گیرند و هر گروه محدوده توان مشخصی دارد.

تیپ‌های Scaling

تیپ‌های سری GD برای جرمگیری طراحی شده‌اند. مدل‌هایی مانند GD3، GD4، GD4D، GD5، GD6، GD7، GD8، GD9، GD10، GD11، GD12 و GD30 در جدول تیپ‌های سازنده قرار دارند.

محدوده توان تیپ‌های این گروه در جدول فنی معمولاً 1 تا 10 ثبت شده است.

تیپ‌های پریودنتال

تیپ‌های سری PD برای کاربردهای پریودنتال استفاده می‌شوند. مدل‌هایی مانند PD1، PD2L، PD2LD، PD2R، PD2RD، PD3، PD3D، PD4، PD4D، PD7 و PD12 در جدول فنی دستگاه آمده‌اند.

محدوده توان تیپ‌های پریودنتال با یکدیگر یکسان نیست؛ بنابراین برای هر تیپ باید تنظیم اختصاصی آن در نظر گرفته شود.

تیپ‌های اندودنتیک

جرمگیر Dte مدل D600 Led از طیف وسیعی از تیپ‌های اندودنتیک نیز پشتیبانی می‌کند. در مستندات دستگاه مدل‌هایی مانند ED3، ED3D، ED4، ED4D، ED5، ED5D، ED6، ED7، ED8، ED9، ED10، ED10D، ED11، ED11D، ED12، ED12D، ED14 و ED15 معرفی شده‌اند.

وجود این تیپ‌ها، امکان استفاده از دستگاه را در مراحل مختلف کار اندودنتیک فراهم می‌کند.

کاربرد D600 LED در ایریگیشن اندودنتیک

یکی از کاربردهای مهم جرمگیر Dte مدل D600 Led استفاده از ارتعاش اولتراسونیک برای کمک به فعال‌سازی محلول در درمان ریشه است.

حرکت تیپ در محلول می‌تواند جریان محلول را افزایش دهد و به جابه‌جایی دبری و بقایای باقی‌مانده در سیستم کانال کمک کند. این عملکرد باید به‌عنوان مکمل آماده‌سازی مکانیکی و شست‌وشوی استاندارد در نظر گرفته شود.

کاربرد در رتريتمنت

در منابع فنی D600 LED، رتريتمنت نیز در فهرست کاربردهای اندودنتیک این دستگاه قرار دارد. در این شرایط، استفاده از تیپ مناسب می‌تواند برای کمک به دسترسی، پاک‌سازی و خارج کردن مواد در فضای کانال انجام شود.

نوع تیپ، شدت و نحوه استفاده باید متناسب با ماده موجود در کانال و شرایط درمان انتخاب شود.

کاربرد در حذف اجسام خارجی

اولتراسونیک در اندودنتیکس برای برخی اقدامات مانند کمک به خارج کردن اجسام خارجی از کانال نیز مورد استفاده قرار می‌گیرد. D600 LED نیز در منابع محصول در گروه تجهیزات اندودنتیک قرار گرفته است که چنین کاربردهایی را پوشش می‌دهد.

در این نوع کاربردها، انتخاب تیپ مناسب و کنترل فشار اهمیت زیادی دارد و نباید از تیپ با نیروی بیش از حد استفاده شود.

نقش D600 LED در جرمگیری

کاربرد اصلی جرمگیر Dte مدل D600 Led همچنان جرمگیری اولتراسونیک است. ارتعاش تیپ به شکستن و جدا شدن جرم و رسوبات کمک کرده و جریان آب محیط کار را پاک و خنک نگه می‌دارد.

استفاده صحیح از تیپ شامل تماس کنترل‌شده، حرکت مناسب روی سطح دندان و انتخاب شدت متناسب با نوع رسوب است.

فناوری اولتراسونیک پیزوالکتریک

جرمگیر Dte مدل D600 Led از ترانسدیوسر پیزوالکتریک برای ایجاد ارتعاش تیپ استفاده می‌کند. در این ساختار، انرژی الکتریکی به حرکت مکانیکی تبدیل شده و حرکت حاصل در اختیار تیپ قرار می‌گیرد.

این فناوری امکان استفاده از تیپ‌هایی با طراحی‌های مختلف را برای جرمگیری، پریو و اندو فراهم می‌کند.

آچار Torque Wrench و Endo Wrench

جرمگیر Dte مدل D600 Led همراه با Torque Wrench برای نصب تیپ‌های جرمگیری و Endo Wrench برای متعلقات اندودنتیک ارائه می‌شود.

استفاده از آچار مناسب باعث می‌شود تیپ با نیروی درست روی هندپیس بسته شود. شل بودن یا سفت کردن بیش از حد تیپ می‌تواند روی انتقال ارتعاش و عمر رزوه تأثیر بگذارد.

روش صحیح استفاده از جرمگیر D600 LED

ابتدا هندپیس به دستگاه متصل و تیپ مناسب با آچار مخصوص نصب می‌شود. سپس مسیر آب بررسی شده و شدت موردنظر متناسب با نوع تیپ انتخاب می‌شود.

هنگام فعال کردن دستگاه، تیپ باید با تماس سبک و حرکت کنترل‌شده روی سطح دندان حرکت کند. اعمال فشار زیاد یا ثابت نگه داشتن تیپ روی یک نقطه توصیه نمی‌شود.

بعد از پایان کار نیز بهتر است مسیر آب و هندپیس مطابق دستورالعمل شست‌وشو شده و قطعات قابل استریل برای اتوکلاو آماده شوند.

اهمیت جریان آب هنگام کار

وجود جریان مناسب آب در جرمگیر Dte مدل D600 Led اهمیت زیادی دارد. آب علاوه بر شست‌وشوی محل درمان، حرارت ایجادشده در زمان ارتعاش تیپ را کنترل می‌کند.

در صورتی که جریان آب کاهش پیدا کند، باید مسیر آب، اتصالات و وضعیت هندپیس بررسی شود و نباید دستگاه برای مدت طولانی بدون خنک‌سازی مناسب مورد استفاده قرار گیرد.

تمیزکاری و استریل هندپیس

هندپیس D600 LED باید پس از هر بیمار تمیز، ضدعفونی و استریل شود. طبق دستورالعمل، برای تمیزکاری می‌توان از آب خالص، آب مقطر یا آب دیونیزه استفاده کرد.

هندپیس برای استریل با بخار طراحی شده و حداکثر شرایط اتوکلاو اعلام‌شده برای آن 134 درجه سانتی‌گراد و 0.22 مگاپاسکال است.

طبق دفترچه، تمیزکاری باید حداکثر تا 24 ساعت بعد از استفاده انجام شود و برای قطعات قابل استریل، فرآیند استریل باید مطابق دستورالعمل سازنده انجام شود.

عمر چرخه‌های استریل

در دستورالعمل D600 LED، هندپیس برای حدود 600 چرخه استریل و تیپ‌ها برای حدود 300 چرخه طراحی شده‌اند.

این اعداد بیانگر چرخه‌های طراحی‌شده قطعات هستند و وضعیت واقعی قطعات نیز باید به‌صورت دوره‌ای از نظر فرسودگی، تغییر شکل و آسیب بررسی شود.

تشخیص فرسودگی تیپ

تیپ جرمگیری در اثر استفاده مداوم دچار سایش می‌شود. تغییر فرم نوک تیپ، کاهش محسوس ارتعاش یا ایجاد صدای غیرطبیعی می‌تواند نشانه نیاز به بررسی یا تعویض تیپ باشد.

همچنین اگر تیپ به‌درستی بسته شده باشد اما عملکرد آن ضعیف شده باشد، علاوه بر مسیر آب و تنظیمات دستگاه باید وضعیت خود تیپ بررسی شود.

طراحی و ابعاد دستگاه

وزن یونیت اصلی جرمگیر Dte مدل D600 Led حدود 1.8 کیلوگرم و ابعاد آن حدود 241 × 193 × 97 میلی‌متر اعلام شده است.

طراحی رومیزی دستگاه باعث می‌شود پنل کنترل، اتصالات آب و هندپیس در یک ساختار منظم قرار بگیرند و دستگاه برای استفاده ثابت در محیط مطب مناسب باشد.

برق ورودی و ساختار الکتریکی

در نسخه‌هایی از D600 LED، ورودی اصلی دستگاه 220 تا 240 ولت، 50/60 هرتز و 150 میلی‌آمپر و ورودی یونیت اصلی 24 ولت و 1.3 آمپر اعلام شده است.

هنگام نصب و راه‌اندازی باید مشخصات برق نسخه خریداری‌شده بررسی و دستگاه مطابق منبع تغذیه تعیین‌شده توسط سازنده متصل شود.

مزایای جرمگیر Dte مدل D600 Led

جرمگیر Dte مدل D600 Led ترکیبی از چند ویژگی مهم را ارائه می‌دهد: هندپیس LED جداشونده، کنترل لمسی ضدآب، Automatic Frequency Tracking، Sine-Wave Drive، سیستم فیدبک هوشمند و سیستم آب‌رسانی خودکار.

همچنین امکان استفاده از طیف گسترده تیپ‌ها و پشتیبانی از کاربردهای Scaling، Perio و Endo باعث می‌شود دستگاه تنها به جرمگیری معمول محدود نباشد.

جرمگیر D600 LED برای چه مطبی مناسب است؟

جرمگیر Dte مدل D600 Led برای مطب‌هایی مناسب است که به یک اسکیلر اولتراسونیک چندمنظوره با هندپیس نوری و سیستم آب‌رسانی مستقل نیاز دارند.

وجود بطری آب 700 میلی‌لیتری و قابلیت اتصال به آب شهری نیز دست کاربر را برای انتخاب سیستم آب‌رسانی بازتر می‌گذارد. در استفاده‌های اندودنتیک نیز امکان کار با تیپ‌های تخصصی‌تر، دامنه استفاده دستگاه را گسترده‌تر می‌کند.

جمع‌بندی

جرمگیر Dte مدل D600 Led یک اسکیلر اولتراسونیک پیزوالکتریک چندمنظوره است که برای Scaling، Perio و Endo طراحی شده است. فرکانس 28kHz ±3kHz، توان خروجی 3 تا 20 وات، دامنه ارتعاش حداکثر 90 میکرومتر، سیستم Automatic Frequency Tracking و فناوری Sine-Wave Drive از مهم‌ترین مشخصات فنی آن هستند.

هندپیس LED جداشونده و قابل اتوکلاو، پنل لمسی ضدآب، سیستم آب‌رسانی خودکار با بطری 700 میلی‌لیتری، امکان استفاده از بیش از 70 تیپ DTE/Woodpecker و وجود تیپ‌های Scaling، Perio و Endo نیز از ویژگی‌های مهم جرمگیر Dte مدل D600 Led به شمار می‌روند.

این دستگاه علاوه بر جرمگیری حرفه‌ای، برای برخی کاربردهای پریودنتال و اندودنتیک مانند ایریگیشن و رتريتمنت نیز طراحی شده است و در صورت استفاده از تیپ و تنظیم مناسب، می‌تواند در مراحل مختلف درمان مورد استفاده قرار گیرد.
