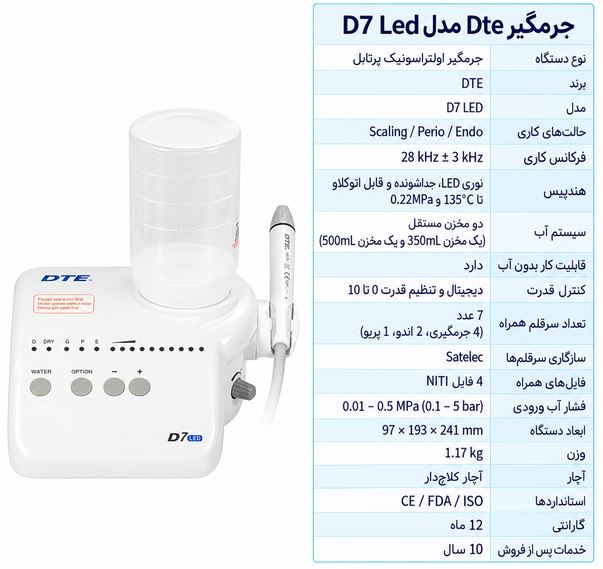

جرمگیر Dte مدل D7 Led

معرفی جرمگیر Dte مدل D7 Led

جرمگیر Dte مدل D7 Led توسط شرکت Guilin Woodpecker Medical Instrument طراحی شده و در گروه اسکیلرهای اولتراسونیک پیزوالکتریک قرار می‌گیرد. ساختار دستگاه شامل یونیت اصلی، هندپیس، سیستم آب‌رسانی، پدال و تیپ‌های مختلف است.

یکی از ویژگی‌های مهم این مدل، ترکیب سه عملکرد Scaling، Perio و Endo با سیستم آب‌رسانی خودکار است. به همین دلیل D7 LED فقط برای جرمگیری معمولی طراحی نشده و امکان استفاده از تیپ‌های اختصاصی برای کاربردهای دیگر را نیز فراهم می‌کند.

فناوری اولتراسونیک پیزوالکتریک

در جرمگیر Dte مدل D7 Led، ترانسدیوسر پیزوالکتریک انرژی الکتریکی را به ارتعاش مکانیکی تبدیل می‌کند. این ارتعاش به تیپ منتقل شده و با حرکت سریع تیپ، رسوبات و جرم از سطح دندان جدا می‌شوند.

عملکرد مناسب جرمگیر تنها به قدرت دستگاه وابسته نیست. انتخاب تیپ، تنظیم شدت، مقدار آب و نحوه حرکت تیپ نیز در نتیجه درمان نقش دارند.

فرکانس 28 کیلوهرتز ± 3 کیلوهرتز

فرکانس کاری جرمگیر Dte مدل D7 Led برابر 28kHz ± 3kHz است. این مقدار در مشخصات فنی دستگاه ثبت شده و یکی از پارامترهای اصلی عملکرد ترانسدیوسر محسوب می‌شود.

فرکانس در کنار توان و دامنه ارتعاش تیپ، مشخص می‌کند تیپ چگونه در زمان کار حرکت کند. بنابراین برای دستیابی به عملکرد مناسب، تنظیم درست دستگاه و استفاده از تیپ مناسب اهمیت دارد.

توان خروجی 3 تا 20 وات

توان خروجی جرمگیر Dte مدل D7 Led در محدوده 3 تا 20 وات قابل تنظیم است. این بازه امکان استفاده از شدت‌های مختلف را برای جرم‌های متفاوت و کاربردهای گوناگون فراهم می‌کند.

در جرمگیری، استفاده از بیشترین قدرت همیشه انتخاب مناسبی نیست. شدت کار باید با توجه به میزان سختی جرم، نوع تیپ و شرایط ناحیه درمان انتخاب شود.

کنترل شدت از 0 تا 10

جرمگیر Dte مدل D7 Led دارای تنظیم دیجیتال شدت است و سطح قدرت آن در بازه 0 تا 10 کنترل می‌شود.

این نوع کنترل باعث می‌شود تغییر شدت برای دندانپزشک ساده باشد و بتوان تنظیم دستگاه را با توجه به نوع تیپ و شرایط درمان تغییر داد.

سیستم Automatic Frequency Tracking

یکی از ویژگی‌های اصلی جرمگیر Dte مدل D7 Led، سیستم Automatic Frequency Tracking است. این سیستم فرکانس کاری مناسب را در حین عملکرد دنبال می‌کند تا دستگاه در شرایط مختلف عملکرد پایدار داشته باشد.

در زمان تماس تیپ با جرم یا سطح دندان، بار واردشده به ترانسدیوسر تغییر می‌کند. سیستم ردیابی فرکانس برای هماهنگ کردن عملکرد دستگاه با این تغییرات طراحی شده است.

هندپیس LED جداشونده

جرمگیر Dte مدل D7 Led به هندپیس نوری مجهز است. وجود LED در نزدیکی محل کار، دید ناحیه درمان را بهتر می‌کند و می‌تواند کنترل تیپ را در زمان جرمگیری آسان‌تر کند.

هندپیس نیز از یونیت جدا می‌شود و همین موضوع فرآیند تمیزکاری و استریل را ساده‌تر می‌کند. طبق دستورالعمل، هندپیس قابلیت اتوکلاو دارد.

قابلیت اتوکلاو هندپیس

هندپیس جرمگیر Dte مدل D7 Led برای استریل با بخار طراحی شده است. در دستورالعمل، دو شرایط اتوکلاو شامل 121 درجه سانتی‌گراد با فشار 0.1 مگاپاسکال و 135 درجه سانتی‌گراد با فشار 0.22 مگاپاسکال ذکر شده است.

بعد از هر بار استفاده، هندپیس باید طبق دستورالعمل تمیز و استریل شود. خود یونیت اصلی، منبع تغذیه و سایر قطعات الکتریکی نباید وارد اتوکلاو شوند.

سیستم آب‌رسانی خودکار با دو مخزن

یکی از ویژگی‌های مهم جرمگیر Dte مدل D7 Led، سیستم Auto Water Supply است. این مدل دارای دو مخزن آب است و امکان استفاده از مایع موجود در مخزن را بدون نیاز به اتصال مستقیم به آب شهری فراهم می‌کند.

دو مخزن این دستگاه در ظرفیت‌های 350 و 500 میلی‌لیتر معرفی شده‌اند. وجود دو مخزن باعث می‌شود برای کاربردهای مختلف امکان انتخاب منبع مایع مناسب‌تر فراهم شود.

استفاده از محلول در حالت Auto Water

در سیستم آب‌رسانی خودکار، مسیر داخلی آب از موادی ساخته شده که طبق مستندات سازنده برای استفاده از برخی محلول‌های بالینی مناسب است. در این بخش موادی مانند هیدروژن پراکسید، کلرهگزیدین و هیپوکلریت سدیم ذکر شده‌اند.

البته نوع محلول و غلظت آن باید مطابق پروتکل درمانی و دستورالعمل سازنده همان محلول تعیین شود و نباید هر ماده‌ای بدون بررسی سازگاری با دستگاه داخل مخزن ریخته شود.

عدم نیاز به اتصال مستقیم به آب شهری

جرمگیر Dte مدل D7 Led برخلاف برخی مدل‌های دیگر، در پیکربندی خود برای استفاده از دو مخزن داخلی طراحی شده و اتصال مستقیم به آب شهری برای آن در مشخصات محصول درج نشده است.

این ساختار برای مطب‌هایی که می‌خواهند منبع آب یا محلول را مستقل از آب یونیت کنترل کنند، کاربردی است.

سه عملکرد Scaling، Perio و Endo

جرمگیر Dte مدل D7 Led یک دستگاه سه‌کاره است و می‌تواند در سه حوزه اصلی مورد استفاده قرار گیرد.

حالت Scaling

حالت Scaling برای جرمگیری و حذف رسوبات دندانی استفاده می‌شود. تیپ با ارتعاش اولتراسونیک به جدا شدن جرم از سطح دندان کمک می‌کند.

حالت Perio

حالت Perio برای کاربردهای پریودنتال طراحی شده و با استفاده از تیپ اختصاصی پریو امکان دسترسی مناسب‌تر به نواحی موردنظر را فراهم می‌کند.

حالت Endo

حالت Endo، D7 LED را برای برخی کاربردهای اندودنتیک قابل استفاده می‌کند. در پکیج دستگاه نیز تیپ‌های اندو و فایل‌های NiTi همراه در نظر گرفته شده‌اند.

هفت تیپ همراه جرمگیر D7 LED

طبق مشخصات محصول، جرمگیر Dte مدل D7 Led همراه با 7 تیپ عرضه می‌شود:

در بعضی اطلاعات فروش، ترکیب تیپ‌های همراه به شکل‌های متفاوتی درج شده است؛ بنابراین برای جلوگیری از درج مشخصه متناقض، تعداد مورد استفاده در پکیج فعلی باید با بسته‌بندی همان نسخه تطبیق داده شود. اطلاعات صفحه محصول و کاتالوگ‌های مختلف نیز بسته‌بندی‌های متفاوتی را نشان می‌دهند.

فایل‌های NiTi همراه دستگاه

یکی از ویژگی‌های قابل توجه جرمگیر Dte مدل D7 Led، وجود 4 فایل NiTi برای کاربرد اندودنتیک است. این فایل‌ها برای استفاده با بخش Endo و تیپ مربوط به آن در نظر گرفته شده‌اند.

وجود این فایل‌ها باعث می‌شود دستگاه علاوه بر جرمگیری معمول، برای برخی کارهای اندودنتیک نیز مجموعه اولیه‌ای از متعلقات را در اختیار کاربر قرار دهد.

تیپ‌های Scaling در D7 LED

تیپ‌های گروه G برای جرمگیری طراحی شده‌اند و در مدل‌های مختلف برای دسترسی به سطوح گوناگون دندان استفاده می‌شوند.

تیپ‌های همراه D7 LED شامل GD1، GD4، GD5 و GD6 هستند و مجموعه‌ای از تیپ‌های عمومی برای شروع کار در اختیار دندانپزشک قرار می‌دهند.

تیپ‌های Perio

تیپ‌های PD برای کاربردهای پریودنتال طراحی شده‌اند. در بسته‌بندی‌های معرفی‌شده برای D7 LED، تیپ‌های PD1، PD3 و PD4D برای این بخش ارائه می‌شوند.

در استفاده پریودنتال، انتخاب تیپ و سطح قدرت مناسب اهمیت زیادی دارد و نباید تنظیمات جرمگیری سنگین بدون توجه به نوع تیپ مورد استفاده قرار گیرد.

تیپ Endo و کاربردهای اندودنتیک

تیپ Endo برای استفاده در برخی مراحل درمان ریشه طراحی شده است. D7 LED در دفترچه سازنده برای حذف جرم دندانی و Root Canal Treatment نیز در محدوده کاربرد قرار گرفته است.

با این حال، کاربرد اندودنتیک این دستگاه به استفاده از تیپ، فایل و تنظیم مناسب همان مرحله محدود می‌شود و نباید ویژگی‌های یک موتور روتاری یا اکتیواتور اختصاصی را به آن نسبت داد.

کاربرد جرمگیر Dte مدل D7 Led در جرمگیری

اصلی‌ترین کاربرد جرمگیر Dte مدل D7 Led، حذف جرم و رسوبات دندانی است. ارتعاش اولتراسونیک تیپ به شکستن رسوبات کمک می‌کند و جریان آب نیز محیط درمان را خنک و تمیز نگه می‌دارد.

راهنمای دستگاه توصیه می‌کند تیپ با حرکت کنترل‌شده و تماس مناسب استفاده شود و فشار بیش از حد روی سطح دندان وارد نشود.

کاربرد در درمان‌های پریودنتال

حالت Perio در جرمگیر Dte مدل D7 Led، امکان استفاده از تیپ‌های پریودنتال را فراهم می‌کند. این تیپ‌ها برای دسترسی به نواحی خاص و پاک‌سازی کنترل‌شده‌تر مورد استفاده قرار می‌گیرند.

مطالعات علمی نیز اسکیلرهای اولتراسونیک را یکی از ابزارهای مورد استفاده در درمان غیرجراحی پریودنتال می‌دانند و نتایج قابل مقایسه‌ای بین ابزارهای دستی و اولتراسونیک در بسیاری از شرایط گزارش شده است.

کاربرد در اندودنتیکس

جرمگیر Dte مدل D7 Led از نظر طراحی، فراتر از یک اسکیلر ساده است و عملکرد Endo نیز برای آن در نظر گرفته شده است. طبق مستندات سازنده، دستگاه برای درمان کانال ریشه نیز کاربرد دارد و تیپ و متعلقات اندو در پکیج آن دیده می‌شود.

در درمان ریشه، انتخاب تیپ مناسب و رعایت تنظیمات مربوط به همان کاربرد اهمیت زیادی دارد و استفاده از دستگاه باید مطابق پروتکل اندودنتیک انجام شود.

نقش آب در عملکرد D7 LED

آب در جرمگیر Dte مدل D7 Led فقط برای شست‌وشوی ناحیه درمان نیست؛ بلکه در زمان فعالیت تیپ برای کنترل حرارت نیز نقش دارد.

راهنمای دستگاه نیز بر تنظیم جریان آب برای ایجاد اسپری مناسب هنگام عملکرد تیپ تأکید می‌کند. بدون جریان مناسب آب، ادامه کار می‌تواند باعث افزایش دمای هندپیس و تیپ شود.

فشار آب

در مشخصات فنی جرمگیر Dte مدل D7 Led، فشار آب 0.01 تا 0.5 مگاپاسکال اعلام شده است. این بازه باید در زمان استفاده در نظر گرفته شود و مسیر آب نیز باید بدون گرفتگی باشد.

در حالت مخزن، عملکرد سیستم توسط پمپ داخلی دستگاه انجام می‌شود و وضعیت مخزن و اتصالات باید قبل از شروع کار بررسی شود.

دامنه ارتعاش تا 100 میکرومتر

دامنه ارتعاش اولیه تیپ در جرمگیر Dte مدل D7 Led حداکثر 100 میکرومتر و نیروی نیم‌دامنه خروجی کمتر از 2 نیوتن اعلام شده است.

این مشخصات در کنار فرکانس و توان خروجی، پارامترهای اصلی حرکت مکانیکی تیپ را تشکیل می‌دهند.

کنترل دیجیتال و طراحی کاربردی

جرمگیر Dte مدل D7 Led از کنترل دیجیتال برای تنظیم شدت و حالت عملکرد استفاده می‌کند. این ساختار باعث می‌شود کاربر بتواند تنظیمات دستگاه را با توجه به کاربرد تغییر دهد.

در دفترچه، کنترل دستگاه با PC و عملکرد ساده‌تر و کارآمدتر برای جرمگیری نیز به‌عنوان یکی از ویژگی‌های مدل D7 LED معرفی شده است.

روش صحیح استفاده از جرمگیر Dte مدل D7 Led

ابتدا دستگاه روی یک سطح پایدار قرار گرفته و مخزن مناسب با مایع موردنظر پر می‌شود. سپس هندپیس به یونیت متصل و تیپ مناسب با استفاده از Torque Wrench نصب می‌شود.

بعد از روشن کردن دستگاه، حالت موردنظر و شدت مناسب انتخاب می‌شود. پس از فعال شدن تیپ، مقدار آب نیز تنظیم می‌شود تا اسپری مناسب برای خنک‌سازی و شست‌وشو ایجاد شود.

در زمان کار، تیپ باید با حرکت کنترل‌شده و فشار کم روی سطح دندان حرکت کند. انتهای تیپ نباید به‌صورت عمودی و با فشار زیاد روی دندان قرار گیرد.

شست‌وشوی مسیر آب بعد از استفاده

در صورت استفاده از محلول‌های بالینی در حالت Auto Water، پس از پایان کار باید مخزن با آب تصفیه‌شده تعویض شود و مسیر آب با آب مناسب شست‌وشو شود.

در دستورالعمل D7 توصیه شده است پس از کار با محلول بالینی، دستگاه با آب تصفیه‌شده و حالت آب‌رسانی خودکار برای حدود 30 ثانیه کار کند تا مسیر آب پاک‌سازی شود.

آچار Torque Wrench

جرمگیر Dte مدل D7 Led همراه با آچار مخصوص تیپ ارائه می‌شود. این آچار برای نصب صحیح تیپ و اعمال نیروی مناسب هنگام بستن آن استفاده می‌شود.

شل بودن تیپ می‌تواند انتقال ارتعاش را مختل کند و سفت کردن نامناسب نیز می‌تواند به رزوه هندپیس آسیب وارد کند؛ بنابراین استفاده از آچار مخصوص اهمیت دارد.

فرسودگی تیپ و زمان تعویض

تیپ جرمگیری در اثر استفاده مداوم دچار سایش می‌شود. کاهش محسوس شدت ارتعاش، کاهش اسپری آب یا ایجاد صدای غیرطبیعی می‌تواند از نشانه‌های آسیب یا فرسودگی تیپ باشد.

تیپ باید مرتب بررسی شود و در صورت مشاهده تغییر شکل، آسیب یا فرسودگی قابل توجه تعویض شود.

نگهداری هندپیس

هندپیس باید بعد از هر بار استفاده تمیز و استریل شود. قبل از قرار دادن آن در اتوکلاو، تیپ و متعلقات مربوطه باید جدا شوند.

راهنمای D7 همچنین توصیه می‌کند هندپیس پس از استریل شدن قبل از استفاده مجدد به‌صورت طبیعی خنک شود تا احتمال سوختگی اپراتور وجود نداشته باشد.

نگهداری مسیر آب

اگر جریان آب ضعیف شود، مسیر آب، اتصالات و وضعیت مخزن باید بررسی شوند. گرفتگی مسیر می‌تواند باعث کاهش جریان و در نتیجه کاهش خنک‌سازی تیپ شود.

در هنگام استفاده از مخزن نیز محل اتصال بطری باید تمیز باشد و پیش از هر بار استفاده بررسی شود.

وزن و ابعاد دستگاه

جرمگیر Dte مدل D7 Led حدود 1.17 کیلوگرم وزن دارد و ابعاد آن در حدود 241 × 193 × 97 میلی‌متر اعلام شده است. وزن منبع تغذیه نیز حدود 1 کیلوگرم است.

این ابعاد برای یک دستگاه رومیزی مناسب است و امکان قرارگیری آن در کنار یونیت و تجهیزات روزمره مطب را فراهم می‌کند.

برق ورودی و مشخصات الکتریکی

برق ورودی جرمگیر Dte مدل D7 Led برابر 220 تا 240 ولت، 50/60 هرتز و 150 میلی‌آمپر است. ورودی یونیت اصلی نیز 24 ولت، 50/60 هرتز و 1.3 آمپر اعلام شده است.

دستگاه در رده تجهیزات Class II و بخش کاربردی آن در رده Type BF قرار دارد. همچنین برای استفاده در حضور مخلوط‌های بیهوشی قابل اشتعال مناسب نیست.

جرمگیر D7 LED برای چه مطبی مناسب است؟

جرمگیر Dte مدل D7 Led برای مطب‌هایی مناسب است که به یک دستگاه چندمنظوره با جرمگیری، پریو و اندو نیاز دارند و در عین حال می‌خواهند امکان استفاده از مخزن آب یا محلول درمانی را در اختیار داشته باشند.

وجود دو مخزن، هندپیس LED، تنظیم دیجیتال شدت و مجموعه تیپ‌های مختلف باعث می‌شود این مدل برای استفاده‌های متنوع‌تر از یک جرمگیر پایه قابل استفاده باشد.

مزایای جرمگیر Dte مدل D7 Led

مهم‌ترین ویژگی‌های جرمگیر Dte مدل D7 Led شامل فرکانس 28kHz ±3kHz، توان خروجی 3 تا 20 وات، سیستم Automatic Frequency Tracking، هندپیس LED جداشونده، سیستم آب‌رسانی خودکار با دو مخزن و عملکردهای Scaling، Perio و Endo است.

وجود تیپ‌های تخصصی و فایل‌های NiTi همراه نیز باعث شده این مدل برای استفاده‌های مختلف در محیط مطب طراحی شود.

جمع‌بندی

جرمگیر Dte مدل D7 Led یک اسکیلر اولتراسونیک پیزوالکتریک چندمنظوره است که برای Scaling، Perio و Endo طراحی شده است. این دستگاه با فرکانس 28kHz ±3kHz، توان خروجی 3 تا 20 وات، دامنه ارتعاش حداکثر 100 میکرومتر و سیستم Automatic Frequency Tracking کار می‌کند.

هندپیس LED جداشونده و قابل اتوکلاو، سیستم آب‌رسانی خودکار با دو مخزن 350 و 500 میلی‌لیتری، کنترل دیجیتال شدت، پدال و مجموعه تیپ‌های مختلف از دیگر ویژگی‌های مهم جرمگیر Dte مدل D7 Led هستند.

در کاربرد بالینی، این دستگاه می‌تواند برای جرمگیری و درمان‌های پریودنتال استفاده شود و با استفاده از تیپ و متعلقات مناسب، برخی مراحل اندودنتیک را نیز پوشش دهد. انتخاب تیپ، شدت و روش کار باید متناسب با شرایط هر درمان انجام شود.
