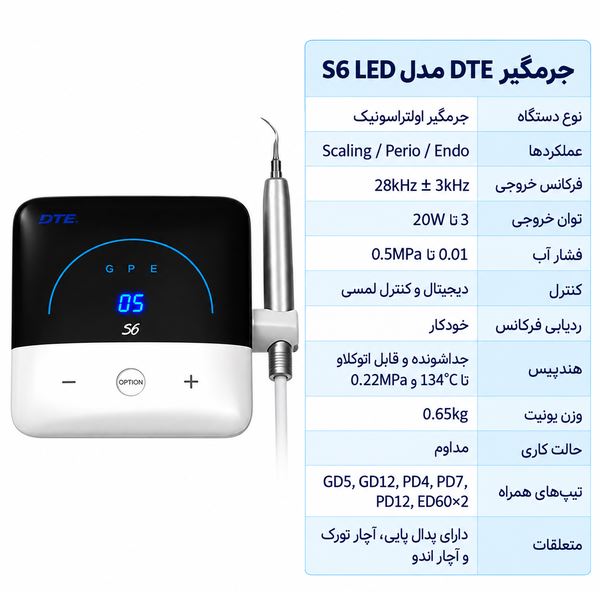

جرمگیر DTE مدل S6 LED
| مشخصات فنی |
جزئیات |
| برند |
DTE / Woodpecker |
| مدل |
S6 LED |
| نوع دستگاه |
جرمگیر اولتراسونیک پیزوالکتریک |
| نوع هندپیس |
HD-8L LED، جداشونده |
| فرکانس ارتعاش تیپ |
28 ± 3 کیلوهرتز |
| توان خروجی |
3 تا 20 وات |
| دامنه حرکت نوک تیپ |
حداکثر 90 میکرومتر |
| نیروی نیم‌دامنه خروجی |
حداکثر 2 نیوتن |
| برنامه‌های کاری |
Scaling، Perio، Endo |
| کنترل |
پنل لمسی دیجیتال |
| سیستم کنترل فرکانس |
Automatic Frequency Tracking |
| سیستم محرک |
Sine-Wave Drive |
| فشار آب ورودی |
0.01 تا 0.5 مگاپاسکال |
| برق ورودی منبع تغذیه |
220–240V، 50/60Hz |
| ورودی یونیت اصلی |
24V، 50/60Hz، 1.3A |
| وزن یونیت |
حدود 0.65 کیلوگرم |
| حالت عملکرد |
Continuous Operation |
| اتصال تیپ |
S-Type |
| قابلیت اتوکلاو هندپیس |
تا 134°C و فشار 0.22MPa |
| پدال |
دارد |
| تیپ‌های همراه |
7 عدد: GD5، GD12، PD4، PD7، PD12 و 2 عدد ED60 |
معرفی جرمگیر DTE مدل S6 LED
جرمگیر DTE مدل S6 LED را می‌توان یک سیستم سه‌کاره برای Scaling، Perio و Endo در نظر گرفت. این ساختار باعث می‌شود دستگاه علاوه بر جرمگیری سوپراژینژیوال، در درمان‌های پریودنتال و بعضی اقدامات اندودنتیک نیز مورد استفاده قرار گیرد.
هندپیس جداشونده این دستگاه با تیپ‌های دارای رزوه S-Type کار می‌کند و برای استریل با اتوکلاو طراحی شده است. در کنار آن، چراغ LED روی هندپیس نیز دید ناحیه کار را بهتر می‌کند.
سه برنامه کاری Scaling، Perio و Endo
یکی از مهم‌ترین ویژگی‌های جرمگیر DTE مدل S6 LED، وجود سه برنامه کاری است:
حالت Scaling
حالت Scaling برای جرمگیری و حذف رسوبات و جرم از سطح دندان استفاده می‌شود. انتخاب توان مناسب در این حالت باید با توجه به نوع تیپ، میزان سختی جرم و شرایط بالینی انجام شود. دفترچه دستگاه نیز تنظیم شدت لرزش بر اساس حساسیت بیمار و سختی جرم را توصیه می‌کند.
حالت Perio
حالت Perio برای کارهای پریودنتال و پاک‌سازی ناحیه زیر لثه در نظر گرفته شده است. منابع فنی S6 LED، استفاده از دستگاه را برای درمان‌های پریودنتال و پاک‌سازی زیر لثه معرفی کرده‌اند.
حالت Endo
حالت Endo امکان استفاده از جرمگیر DTE مدل S6 LED را در برخی مراحل درمان ریشه فراهم می‌کند. در منابع محصول، کاربردهایی مانند آماده‌سازی کانال، شست‌وشوی اندو، یافتن دهانه کانال، خارج کردن اجسام خارجی و رتريتمنت برای سیستم S6 LED ذکر شده است.
فرکانس 28 ± 3 کیلوهرتز
فرکانس ارتعاش تیپ در جرمگیر DTE مدل S6 LED برابر با 28 کیلوهرتز ± 3 کیلوهرتز اعلام شده است. این محدوده در دفترچه رسمی دستگاه نیز به‌عنوان فرکانس خروجی تیپ ثبت شده است.
در منابع فنی دیگر، محدوده کاری این دستگاه حدود 28,000 تا 31,000 هرتز اعلام شده است که با مشخصات دفترچه همخوانی دارد.
توان خروجی 3 تا 20 وات
توان خروجی جرمگیر DTE مدل S6 LED در محدوده 3 تا 20 وات قرار دارد. این بازه امکان تنظیم شدت عملکرد را برای تیپ‌ها و کاربردهای مختلف فراهم می‌کند.
در استفاده بالینی، انتخاب توان صرفاً بر اساس بیشترین قدرت دستگاه انجام نمی‌شود. نوع تیپ، منطقه درمان و سختی جرم از عواملی هستند که در تنظیم شدت مناسب باید در نظر گرفته شوند.
سیستم Automatic Frequency Tracking
جرمگیر DTE مدل S6 LED به سیستم Automatic Frequency Tracking مجهز است. این سیستم به‌صورت خودکار فرکانس کاری را دنبال می‌کند تا دستگاه در شرایط مختلف، عملکرد پایدار خود را حفظ کند.
این ویژگی هنگام تغییر شرایط کاری یا استفاده از تیپ‌های مختلف اهمیت دارد و به حفظ ثبات ارتعاش تیپ کمک می‌کند.
فناوری Sine-Wave Drive
یکی دیگر از ویژگی‌های مهم جرمگیر DTE مدل S6 LED، استفاده از سیستم Sine-Wave Drive است. این فناوری برای کنترل شکل تحریک و کاهش تحریک ناشی از خروجی لحظه‌ای جریان طراحی شده است. منابع محصول این ویژگی را با هدف ایجاد تجربه راحت‌تر هنگام جرمگیری معرفی کرده‌اند.
این فناوری بخشی از سیستم تولید ارتعاش دستگاه است و در کنار کنترل دیجیتال و تنظیم شدت عملکرد، ساختار کنترلی S6 LED را شکل می‌دهد.
پنل لمسی دیجیتال و ضدآب
جرمگیر DTE مدل S6 LED دارای پنل کنترل لمسی دیجیتال است. رابط لمسی دستگاه به‌گونه‌ای طراحی شده که تغییر تنظیمات را از طریق لمس پنل انجام می‌دهد و طبق منابع محصول، حتی هنگام استفاده از دستکش خیس نیز قابلیت کاربری مناسبی دارد.
کنترل دیجیتال همچنین امکان انتخاب سریع‌تر برنامه و تنظیم شدت را فراهم می‌کند و ظاهر پنل را نسبت به کنترل‌های مکانیکی قدیمی‌تر ساده‌تر کرده است.
هندپیس LED جداشونده
هندپیس جرمگیر DTE مدل S6 LED از نوع جداشونده و مجهز به LED است. جدا شدن هندپیس از یونیت اصلی، فرآیند تمیزکاری و استریل آن را ساده‌تر می‌کند.
طبق دفترچه دستگاه، چراغ LED هنگام فعال شدن تیپ روشن می‌شود و پس از رها کردن پدال نیز حدود 10 ثانیه روشن می‌ماند. این موضوع می‌تواند دید موضع درمان را در ادامه مرحله کار بهتر حفظ کند.
دامنه حرکت تیپ تا 90 میکرومتر
دامنه حرکت اولیه تیپ در جرمگیر DTE مدل S6 LED حداکثر 90 میکرومتر اعلام شده است. این مشخصه یکی از پارامترهای اصلی حرکت مکانیکی تیپ در زمان جرمگیری و سایر کاربردهای دستگاه است.
نیروی نیم‌دامنه خروجی نیز حداکثر 2 نیوتن اعلام شده است.
سیستم آب‌رسانی و کنترل جریان آب
جرمگیر DTE مدل S6 LED از آب ورودی برای خنک‌سازی هندپیس و تیپ و همچنین شست‌وشوی ناحیه درمان استفاده می‌کند. فشار آب ورودی قابل استفاده برای دستگاه بین 0.01 تا 0.5 مگاپاسکال اعلام شده است.
دفترچه دستگاه تأکید می‌کند که هنگام کار باید جریان آب برقرار باشد و آب با فشار و حجم مناسب از تیپ خارج شود. کارکرد دستگاه بدون جریان مناسب آب می‌تواند باعث افزایش حرارت تیپ و هندپیس شود.
تیپ‌های همراه جرمگیر DTE مدل S6 LED
جرمگیر DTE مدل S6 LED همراه با 7 تیپ ارائه می‌شود که برای کاربردهای مختلف طراحی شده‌اند:
| نوع تیپ |
مدل |
تعداد |
| Scaling |
GD5 |
1 |
| Scaling |
GD12 |
1 |
| Perio |
PD4 |
1 |
| Perio |
PD7 |
1 |
| Perio |
PD12 |
1 |
| Endo |
ED60 |
2 |
این ترکیب در فهرست اقلام همراه دستگاه ثبت شده و امکان استفاده از دستگاه را در سه حوزه Scaling، Perio و Endo فراهم می‌کند.
سازگاری با تیپ‌های S-Type
جرمگیر DTE مدل S6 LED با سیستم رزوه تیپ S-Type کار می‌کند. منابع فنی همچنین سازگاری این سیستم را با تیپ‌های S-Type و طیف گسترده‌ای از تیپ‌های DTE معرفی کرده‌اند.
برای حفظ رزوه هندپیس، استفاده از تیپ مناسب و سالم اهمیت دارد. دفترچه دستگاه هشدار می‌دهد که تیپ‌های نامناسب یا بی‌کیفیت می‌توانند به رزوه هندپیس آسیب بزنند.
کاربرد جرمگیر DTE مدل S6 LED در جرمگیری
کاربرد اصلی جرمگیر DTE مدل S6 LED حذف جرم و رسوبات دندانی است. ارتعاش تیپ باعث جدا شدن رسوبات از سطح دندان می‌شود و استفاده هم‌زمان از آب به خنک‌سازی و پاک‌سازی محیط کمک می‌کند.
در هنگام کار، نوک تیپ نباید به‌صورت عمودی و با فشار زیاد روی سطح دندان قرار گیرد. دفترچه سازنده بر تماس سبک و حرکت کنترل‌شده تیپ تأکید کرده است.
کاربرد در درمان‌های پریودنتال
حالت Perio جرمگیر DTE مدل S6 LED برای کاربردهای پریودنتال طراحی شده است و امکان استفاده از تیپ‌های اختصاصی پریو مانند PD4، PD7 و PD12 را فراهم می‌کند.
نوع تیپ و شدت مورد استفاده باید بر اساس ناحیه درمان و شرایط بافت‌های پریودنتال انتخاب شود.
کاربرد جرمگیر DTE مدل S6 LED در اندودنتیکس
وجود حالت Endo باعث شده جرمگیر DTE مدل S6 LED در برخی مراحل درمان ریشه نیز کاربرد داشته باشد. از جمله کاربردهای ذکرشده برای این حالت می‌توان به آماده‌سازی و پاک‌سازی کانال، شست‌وشوی اندو، یافتن اوریفیس، خارج کردن برخی اجسام خارجی و رتريتمنت اشاره کرد.
در پکیج استاندارد دستگاه نیز دو تیپ ED60 به همراه Endochuck و Endo Wrench ارائه می‌شود.
طراحی و ابعاد دستگاه
ابعاد یونیت اصلی جرمگیر DTE مدل S6 LED حدود 197 × 174 × 74 میلی‌متر و وزن آن حدود 0.65 کیلوگرم است. این ابعاد برای یک دستگاه رومیزی و قابل استفاده روی یونیت دندانپزشکی طراحی شده است.
پدال مجزا نیز کنترل فعال و غیرفعال شدن ارتعاش تیپ را در اختیار اپراتور قرار می‌دهد.
اتوکلاو و کنترل عفونت
هندپیس جداشونده جرمگیر DTE مدل S6 LED قابلیت اتوکلاو دارد. دفترچه دستگاه استریل با بخار در دمای 132 تا 134 درجه سانتی‌گراد و فشار حدود 2.0 تا 2.3 بار را در فرآیند توصیه‌شده قرار داده و حداکثر دمای استریل را 138 درجه سانتی‌گراد اعلام می‌کند.
خود هندپیس، تیپ و آچار باید پیش از هر درمان طبق دستورالعمل تمیز، ضدعفونی و استریل شوند. همچنین قطعات آسیب‌دیده باید پیش از استفاده تعویض شوند.
نکات مهم هنگام استفاده
در زمان کار جرمگیر DTE مدل S6 LED، جریان آب باید به‌صورت صحیح برقرار باشد. در صورت قطع آب، حرارت تیپ و هندپیس افزایش پیدا می‌کند و می‌تواند به دندان یا تجهیزات آسیب وارد کند.
تیپ نباید با فشار زیاد روی دندان قرار گیرد و هنگام روشن بودن دستگاه نباید تیپ را با نیرو پیچاند یا تعویض کرد. همچنین سازنده توصیه می‌کند تیپ‌های آسیب‌دیده یا بیش‌ازحد فرسوده تعویض شوند.
جمع‌بندی
جرمگیر DTE مدل S6 LED یک اسکیلر اولتراسونیک پیزوالکتریک سه‌کاره است که برای جرمگیری، درمان‌های پریودنتال و کاربردهای اندودنتیک طراحی شده است. فرکانس 28 ± 3 کیلوهرتز، توان 3 تا 20 وات، دامنه حرکت حداکثر 90 میکرومتر، کنترل لمسی، سیستم Automatic Frequency Tracking و هندپیس LED جداشونده از مهم‌ترین مشخصات این دستگاه هستند.
وجود تیپ‌های Scaling، Perio و Endo در پکیج، همراه با امکان اتوکلاو هندپیس و سیستم کنترل دیجیتال، باعث شده جرمگیر DTE مدل S6 LED برای مجموعه متنوعی از مراحل درمانی در مطب قابل استفاده باشد.
منابع علمی
DTE / Guilin Woodpecker – S6 LED Instruction Manual
مشاهده دفترچه راهنمای S6 LED
RUMAR – DTE S6 LED Piezoelectric Ultrasonic Scaler
مشاهده مشخصات فنی DTE S6 LED
SoniDent – DTE S6-LED Ultrasonic Scaler
مشاهده مشخصات و اقلام همراه دستگاه
Pearson Dental – Woodpecker DTE S6 LED Ultrasonic Scaler
مشاهده محصول و مدل S6 LED
