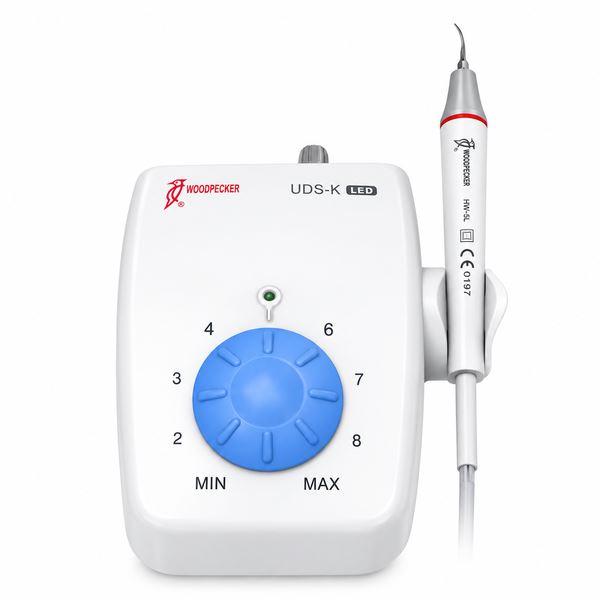

جرمگیر وودپیکر Woodpecker مدل UDS-K Led

معرفی جرمگیر وودپیکر Woodpecker مدل UDS-K Led

جرمگیر وودپیکر Woodpecker مدل UDS-K Led برای انجام جرمگیری حرفه‌ای در محیط مطب طراحی شده و ساختار آن از مدار الکتریکی، مسیر آب و ترانسدیوسر اولتراسونیک تشکیل شده است. ترانسدیوسر، انرژی الکتریکی را به ارتعاش مکانیکی تبدیل می‌کند و این ارتعاش به تیپ منتقل می‌شود.

در این مدل، هندپیس از نوع نوری یا Optical Handpiece است و وجود LED باعث می‌شود ناحیه کار هنگام جرمگیری روشن‌تر باشد. جداشونده بودن هندپیس نیز فرآیند تمیزکاری و استریل را ساده‌تر می‌کند.

فناوری اولتراسونیک پیزوالکتریک

جرمگیر وودپیکر Woodpecker مدل UDS-K Led از فناوری پیزوالکتریک برای ایجاد ارتعاش تیپ استفاده می‌کند. این ارتعاش هنگام تماس کنترل‌شده تیپ با جرم، به شکستن و جدا شدن رسوبات از سطح دندان کمک می‌کند.

عملکرد صحیح جرمگیر تنها به قدرت دستگاه وابسته نیست. نوع تیپ، شدت انتخاب‌شده، فشار دست و نحوه حرکت تیپ نیز نقش مهمی در کیفیت جرمگیری دارند.

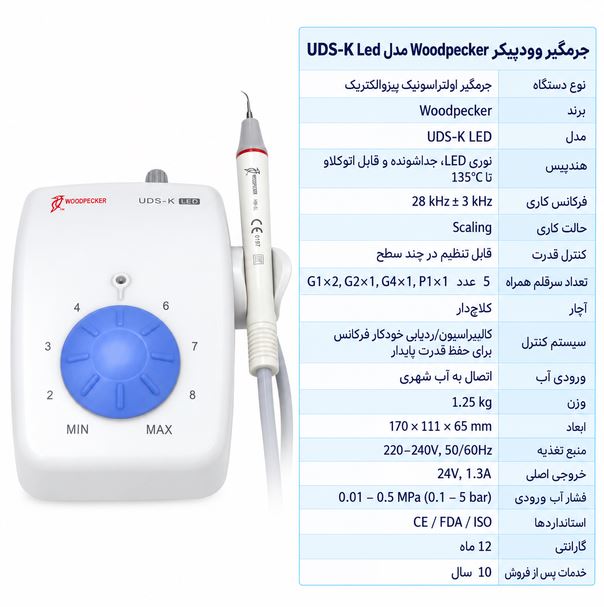

فرکانس 28 کیلوهرتز ± 3 کیلوهرتز

یکی از مشخصات اصلی جرمگیر وودپیکر Woodpecker مدل UDS-K Led، فرکانس ارتعاش 28kHz ± 3kHz است. این مقدار در مشخصات فنی دستگاه به‌عنوان فرکانس خروجی تیپ اعلام شده است.

فرکانس در کنار توان خروجی و دامنه حرکت تیپ، رفتار مکانیکی دستگاه را در زمان کار مشخص می‌کند. به همین دلیل انتخاب تنظیم مناسب باید متناسب با نوع جرم و تیپ مورد استفاده انجام شود.

توان خروجی 3 تا 20 وات

توان خروجی جرمگیر وودپیکر Woodpecker مدل UDS-K Led در محدوده 3 تا 20 وات قرار دارد. این محدوده امکان تنظیم شدت ارتعاش تیپ را بر اساس شرایط مختلف جرمگیری فراهم می‌کند.

برای جرم‌های مختلف، استفاده از بیشترین توان همیشه ضروری نیست. تنظیم شدت باید با توجه به سختی جرم، نوع تیپ و شرایط بالینی بیمار انجام شود.

سیستم Automatic Frequency Tracking

جرمگیر وودپیکر Woodpecker مدل UDS-K Led به سیستم Automatic Frequency Tracking مجهز شده است. این سیستم فرکانس مناسب عملکرد دستگاه را به‌صورت خودکار دنبال می‌کند تا عملکرد تیپ در شرایط کاری مختلف پایدار باقی بماند.

در هنگام جرمگیری، میزان بار واردشده به تیپ ثابت نیست و با تغییر وضعیت رسوبات تغییر می‌کند. سیستم ردیابی فرکانس برای هماهنگ نگه داشتن عملکرد دستگاه با این تغییرات طراحی شده است.

هندپیس نوری LED

مهم‌ترین تفاوت نسخه LED با مدل‌های معمولی UDS-K، استفاده از هندپیس نوری است. جرمگیر وودپیکر Woodpecker مدل UDS-K Led به یک هندپیس Optical مجهز شده که برای بهبود دید ناحیه درمان طراحی شده است.

وجود نور نزدیک به محل کار می‌تواند هنگام جرمگیری سطوح مختلف دندان، به‌خصوص نواحی با دسترسی محدود، دید مستقیم‌تری در اختیار دندانپزشک قرار دهد.

هندپیس جداشونده و قابل اتوکلاو

هندپیس جرمگیر وودپیکر Woodpecker مدل UDS-K Led جداشونده است و طبق دستورالعمل سازنده می‌توان آن را در اتوکلاو استریل کرد. شرایط اعلام‌شده برای هندپیس، دمای حداکثر 134 درجه سانتی‌گراد و فشار 0.22 مگاپاسکال است.

این قابلیت برای استفاده مداوم در مطب اهمیت زیادی دارد، زیرا هندپیس پس از هر بیمار می‌تواند مطابق پروتکل کنترل عفونت تمیز و استریل شود.

طبق اطلاعات فنی دفترچه، هندپیس برای حداکثر 600 چرخه استریل طراحی شده است.

سیستم آب‌رسانی UDS-K LED

جرمگیر وودپیکر Woodpecker مدل UDS-K Led از آب ورودی یونیت برای خنک‌سازی و شست‌وشوی ناحیه درمان استفاده می‌کند. فشار آب ورودی قابل استفاده برای این مدل بین 0.01 تا 0.5 مگاپاسکال اعلام شده است.

برقرار بودن جریان مناسب آب هنگام کار اهمیت زیادی دارد. آب در کنار خنک‌سازی تیپ و هندپیس، به شست‌وشوی ذرات جداشده از سطح دندان نیز کمک می‌کند.

دمای آب ورودی نیز طبق دستورالعمل نباید بیشتر از 25 درجه سانتی‌گراد باشد.

کنترل شدت ارتعاش

جرمگیر وودپیکر Woodpecker مدل UDS-K Led دارای کنترل شدت ارتعاش است و کاربر می‌تواند میزان قدرت تیپ را با استفاده از کنترل دستگاه تنظیم کند.

در دستورالعمل سازنده نیز تنظیم شدت متناسب با حساسیت بیمار و سختی جرم توصیه شده است. بنابراین شدت مناسب در همه بیماران و همه نواحی یکسان نیست.

دامنه ارتعاش تیپ تا 100 میکرومتر

حداکثر دامنه ارتعاش تیپ در جرمگیر وودپیکر Woodpecker مدل UDS-K Led برابر با 100 میکرومتر اعلام شده است. نیروی نیم‌دامنه خروجی نیز کمتر از 2 نیوتن است.

این مشخصات در کنار فرکانس 28 کیلوهرتز و توان 3 تا 20 وات، پارامترهای اصلی حرکت تیپ را تشکیل می‌دهند.

پنج تیپ همراه دستگاه

پکیج جرمگیر وودپیکر Woodpecker مدل UDS-K Led شامل 5 تیپ است:

این مجموعه، تیپ‌های مورد نیاز برای جرمگیری عمومی و برخی کاربردهای پریودنتال را در اختیار کاربر قرار می‌دهد. در خانواده تیپ‌های سازگار Woodpecker، مدل‌های بیشتری نیز برای کاربردهای Scaling، Periodontics و Endodontics ارائه شده‌اند.

تیپ G1 برای جرمگیری روزمره

تیپ G1 یکی از تیپ‌های عمومی جرمگیری است و برای حذف رسوبات از سطوح مختلف دندان مورد استفاده قرار می‌گیرد. وجود دو عدد G1 در پکیج دستگاه، آن را برای استفاده‌های معمول جرمگیری آماده می‌کند.

قدرت استفاده از تیپ باید متناسب با وضعیت جرم و شرایط درمان تنظیم شود و فشار دست نباید جایگزین تنظیم صحیح دستگاه شود.

تیپ G2 برای رسوبات سنگین‌تر

تیپ G2 نیز در گروه تیپ‌های Scaling قرار می‌گیرد و برای حذف رسوبات در سطوح مختلف دندان قابل استفاده است.

شکل تیپ و روش حرکت آن باید با توجه به محل جرم انتخاب شود و در زمان کار، تماس کنترل‌شده با سطح دندان اهمیت دارد.

تیپ G4 برای استفاده عمومی

تیپ G4 از دیگر تیپ‌های رایج خانواده Scaling است و می‌تواند برای دسترسی به بخش‌های مختلف دندان مورد استفاده قرار گیرد.

انتخاب تیپ مناسب باید بر اساس محل رسوبات و شرایط بالینی انجام شود، نه صرفاً بر اساس قدرت دستگاه.

تیپ P1 برای کاربرد پریودنتال

تیپ P1 در گروه تیپ‌های Periodontics قرار می‌گیرد و برای کاربردهای پریودنتال طراحی شده است. محدوده توان مناسب این تیپ نسبت به تیپ‌های عمومی جرمگیری پایین‌تر است و بنابراین تنظیم دستگاه باید بر اساس مشخصات تیپ انجام شود.

استفاده از تیپ پریودنتال با شدت نامتناسب می‌تواند نتیجه کار را تحت تأثیر قرار دهد؛ بنابراین کنترل توان و تکنیک حرکت تیپ اهمیت بیشتری پیدا می‌کند.

سازگاری با تیپ‌های Woodpecker و EMS

خانواده تیپ‌های سازگار با UDS-K LED شامل مجموعه‌ای از تیپ‌های Woodpecker و تیپ‌های سازگار با سیستم EMS است. در جدول فنی سازنده، گروه‌های Scaling، Periodontics و Endodontics برای این تیپ‌ها مشخص شده‌اند.

در زمان تهیه تیپ جایگزین باید مدل دقیق تیپ و سازگاری رزوه آن با هندپیس بررسی شود.

کاربرد جرمگیر وودپیکر Woodpecker مدل UDS-K Led در جرمگیری

کاربرد اصلی جرمگیر وودپیکر Woodpecker مدل UDS-K Led حذف جرم و رسوبات دندانی است. ارتعاش اولتراسونیک باعث انتقال انرژی مکانیکی به تیپ شده و تیپ با حرکت سریع خود به جدا شدن جرم از سطح دندان کمک می‌کند.

آب نیز هم‌زمان برای خنک‌سازی و شست‌وشوی محیط مورد استفاده قرار می‌گیرد. بنابراین عملکرد دستگاه باید هم‌زمان از نظر ارتعاش، آب و تکنیک دست کنترل شود.

کاربرد در درمان‌های پریودنتال

وجود تیپ P1 و سایر تیپ‌های پریودنتال سازگار باعث می‌شود جرمگیر وودپیکر Woodpecker مدل UDS-K Led در برخی اقدامات پریودنتال نیز قابل استفاده باشد.

از نظر علمی، ابزارهای اولتراسونیک یکی از روش‌های شناخته‌شده برای دبریدمان پریودنتال هستند. یک متاآنالیز سیستماتیک گزارش کرده است که درمان با ابزارهای دستی و سونیک/اولتراسونیک می‌تواند نتایج پریودنتال مشابهی داشته باشد و ابزارهای سونیک و اولتراسونیک در برخی مطالعات زمان کار کمتری داشته‌اند.

نحوه عملکرد تیپ در جرمگیری

برای عملکرد صحیح جرمگیر وودپیکر Woodpecker مدل UDS-K Led، تیپ باید با تماس مناسب و فشار کنترل‌شده روی سطح دندان حرکت کند. اعمال فشار بیش از حد می‌تواند باعث انتقال نامناسب انرژی و کاهش کنترل اپراتور شود.

حرکت تیپ نیز باید پیوسته و کنترل‌شده باشد و از ثابت نگه داشتن تیپ در یک نقطه برای مدت طولانی خودداری شود.

اهمیت فشار دست در کار با UDS-K LED

یکی از اشتباهات رایج در استفاده از جرمگیرهای اولتراسونیک، جبران کاهش کارایی با افزایش فشار دست است. در حالی که تنظیم صحیح توان، انتخاب تیپ مناسب و تکنیک حرکت تیپ اهمیت بیشتری دارند.

راهنمای UDS-K LED نیز بر تنظیم شدت متناسب با حساسیت بیمار و سختی جرم و استفاده با تماس مناسب تأکید دارد.

آچار Torque Wrench

جرمگیر وودپیکر Woodpecker مدل UDS-K Led همراه با Torque Wrench عرضه می‌شود. این آچار برای نصب و باز کردن تیپ و ایجاد اتصال مناسب بین تیپ و هندپیس استفاده می‌شود.

شل بودن تیپ می‌تواند انتقال ارتعاش را مختل کند و سفت کردن نامناسب نیز ممکن است به رزوه اتصال آسیب برساند. بنابراین استفاده از آچار مخصوص، بخش مهمی از آماده‌سازی دستگاه است.

قابلیت استفاده مداوم

جرمگیر وودپیکر Woodpecker مدل UDS-K Led در مشخصات فنی خود دارای حالت Continuous Operation است. این ویژگی نشان می‌دهد دستگاه برای استفاده حرفه‌ای و مداوم در محیط درمانی طراحی شده است.

با وجود این، رعایت دستورالعمل مربوط به آب‌رسانی، تیپ و نگهداری همچنان ضروری است تا عملکرد دستگاه در استفاده‌های مکرر حفظ شود.

استریل تیپ‌ها و آچار

علاوه بر هندپیس، تیپ‌های جرمگیری و آچار نیز باید بعد از هر بار استفاده طبق دستورالعمل سازنده تمیز و استریل شوند. در دفترچه UDS-K LED، تیپ‌های Scaling قابلیت اتوکلاو در دمای 134 درجه سانتی‌گراد را دارند.

آچار نیز قابلیت استریل با دما و فشار بالا را دارد و پس از استریل باید پیش از استفاده مجدد، به‌صورت طبیعی خنک شود.

نگهداری هندپیس LED

هندپیس جرمگیر وودپیکر Woodpecker مدل UDS-K Led باید بعد از هر بار استفاده پاک‌سازی و استریل شود. اجزای قابل جدا شدن مانند نازل و بخش‌های مشخص‌شده در دستورالعمل نیز باید به‌صورت دوره‌ای تمیز شوند.

همچنین بخش‌های الکتریکی و منبع تغذیه نباید وارد فرآیند اتوکلاو شوند. منبع تغذیه دستگاه نیز ضدآب نیست و باید کاملاً از رطوبت دور نگه داشته شود.

نگهداری مسیر آب

کاهش جریان آب در جرمگیر وودپیکر Woodpecker مدل UDS-K Led می‌تواند باعث افت خنک‌سازی تیپ شود. به همین دلیل مسیر آب باید مرتباً بررسی شود تا آلودگی یا گرفتگی باعث کاهش جریان نشود.

در صورتی که آب از هندپیس خارج نمی‌شود، مسیر آب، شیر کنترل و اتصالات باید بررسی شوند. ادامه کار بدون جریان مناسب آب توصیه نمی‌شود.

فرسودگی تیپ و زمان تعویض

تیپ جرمگیری در اثر استفاده مداوم دچار سایش می‌شود و تغییر طول یا شکل آن می‌تواند عملکرد دستگاه را تحت تأثیر قرار دهد. بنابراین تیپ‌ها باید به‌صورت دوره‌ای بررسی شوند.

در صورت مشاهده خوردگی، تغییر شکل، آسیب یا کاهش محسوس عملکرد، تیپ باید تعویض شود. استفاده از تیپ سالم برای انتقال صحیح ارتعاش اهمیت زیادی دارد.

شرایط محیطی مناسب برای دستگاه

برای جرمگیر وودپیکر Woodpecker مدل UDS-K Led، شرایط کاری مشخصی در دفترچه سازنده تعیین شده است. دمای محیط کار باید بین 5 تا 40 درجه سانتی‌گراد و رطوبت نسبی بین 30 تا 75 درصد باشد. فشار جوی نیز در محدوده 70 تا 106 کیلوپاسکال اعلام شده است.

رعایت شرایط محیطی مناسب به عملکرد پایدارتر دستگاه و افزایش طول عمر اجزای آن کمک می‌کند.

برق ورودی و مشخصات الکتریکی

برق ورودی جرمگیر وودپیکر Woodpecker مدل UDS-K Led برابر 220 تا 240 ولت، 50/60 هرتز و 150 میلی‌آمپر است. ورودی یونیت اصلی نیز 24 ولت، 50/60 هرتز و 1.3 آمپر اعلام شده است.

هنگام راه‌اندازی دستگاه باید از منبع تغذیه مخصوص سازنده استفاده شود و منبع تغذیه در محیط خشک قرار داشته باشد.

وزن و ساختار دستگاه

وزن یونیت اصلی جرمگیر وودپیکر Woodpecker مدل UDS-K Led حدود 0.75 کیلوگرم و وزن منبع تغذیه حدود 1 کیلوگرم اعلام شده است. این دستگاه از یک یونیت اصلی، منبع تغذیه، هندپیس، مسیر آب و پدال تشکیل می‌شود.

هندپیس جداشونده نیز به دلیل وزن و طراحی مناسب، برای استفاده دستی در زمان جرمگیری طراحی شده است.

مزایای جرمگیر وودپیکر Woodpecker مدل UDS-K Led

جرمگیر وودپیکر Woodpecker مدل UDS-K Led مجموعه‌ای از امکانات کاربردی را در یک اسکیلر پیزوالکتریک ارائه می‌کند. هندپیس LED، Automatic Frequency Tracking، تنظیم شدت، سیستم آب‌رسانی، پدال و قابلیت اتوکلاو هندپیس از مهم‌ترین ویژگی‌های آن هستند.

وجود 5 تیپ همراه شامل G1، G2، G4 و P1 نیز باعث می‌شود دستگاه از ابتدا برای جرمگیری روزمره و برخی کاربردهای پریودنتال آماده باشد.

جرمگیر UDS-K LED برای چه مطبی مناسب است؟

این مدل برای مطب‌هایی مناسب است که یک جرمگیر اولتراسونیک جمع‌وجور با هندپیس نوری و ساختار ساده برای جرمگیری حرفه‌ای می‌خواهند.

در کنار جرمگیری، امکان استفاده از تیپ‌های پریودنتال سازگار نیز وجود دارد. بنابراین UDS-K LED می‌تواند برای مجموعه‌ای از کاربردهای روتین مطب مورد استفاده قرار گیرد، مشروط به انتخاب تیپ و تنظیمات مناسب.

جمع‌بندی

جرمگیر وودپیکر Woodpecker مدل UDS-K Led یک اسکیلر اولتراسونیک پیزوالکتریک با هندپیس LED جداشونده است که برای حذف جرم و رسوبات دندانی طراحی شده است. فرکانس کاری 28kHz ±3kHz، توان خروجی 3 تا 20 وات، دامنه ارتعاش حداکثر 100 میکرومتر و نیروی نیم‌دامنه کمتر از 2 نیوتن از مهم‌ترین مشخصات فنی آن هستند.

سیستم Automatic Frequency Tracking، کنترل شدت، سیستم آب‌رسانی، پدال و قابلیت اتوکلاو هندپیس تا 134 درجه سانتی‌گراد و 0.22 مگاپاسکال نیز از ویژگی‌های مهم جرمگیر وودپیکر Woodpecker مدل UDS-K Led محسوب می‌شوند.

پکیج دستگاه نیز با 5 تیپ شامل 2 عدد G1، یک عدد G2، یک عدد G4 و یک عدد P1 عرضه می‌شود و امکان استفاده از تیپ‌های متنوع‌تر Woodpecker و EMS نیز برای این خانواده وجود دارد.

از نظر کاربرد بالینی، اسکیلرهای اولتراسونیک جایگاه مشخصی در حذف جرم و دبریدمان پریودنتال دارند و مطالعات سیستماتیک نتایج قابل مقایسه‌ای میان ابزارهای دستی و اولتراسونیک در بسیاری از شرایط درمان گزارش کرده‌اند.

منابع علمی

Woodpecker UDS-K LED – Instruction Manual
مشاهده دفترچه راهنمای UDS-K LED

Woodpecker UDS-K LED – Technical Manual
مشاهده مشخصات فنی و دستورالعمل دستگاه

Woodpecker UDS-K LED – User Guide PDF
مشاهده فایل راهنمای UDS-K LED

PubMed – Comparison Between Hand and Sonic/Ultrasonic Instruments for Periodontal Treatment: Systematic Review with Meta-Analysis
مشاهده مقاله در PubMed

PubMed – Position paper: sonic and ultrasonic scalers in periodontics
مشاهده مقاله در PubMed
