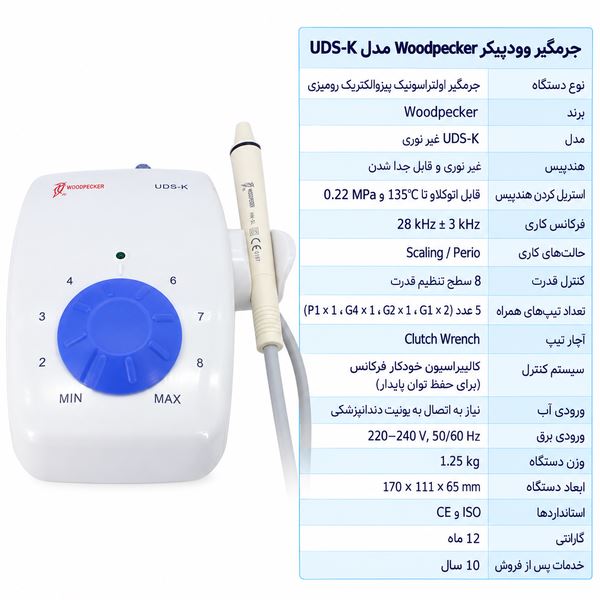

جرمگیر وودپیکر Woodpecker مدل UDS-K

جرمگیر وودپیکر Woodpecker مدل UDS-K از سه بخش اصلی مدار الکتریکی، مسیر آب و ترانسدیوسر اولتراسونیک تشکیل شده است. ترانسدیوسر انرژی الکتریکی را به ارتعاش مکانیکی تبدیل می‌کند و این ارتعاش به تیپ انتقال پیدا می‌کند.

کاربرد اصلی UDS-K طبق دستورالعمل سازنده، حذف جرم دندانی است. ساختار جداشونده هندپیس و امکان استریل آن نیز برای استفاده مکرر در محیط کلینیکی در نظر گرفته شده است.

فناوری پیزوالکتریک در UDS-K

در جرمگیر وودپیکر Woodpecker مدل UDS-K، ترانسدیوسر پیزوالکتریک عامل ایجاد حرکت سریع تیپ است. ارتعاش تیپ هنگام تماس کنترل‌شده با جرم، به شکستن و جدا شدن رسوبات کمک می‌کند.

عملکرد صحیح اسکیلر فقط به قدرت دستگاه وابسته نیست. انتخاب تیپ مناسب، میزان توان، زاویه قرارگیری تیپ و فشار دست نیز در نتیجه جرمگیری اهمیت دارند.

فرکانس 28 کیلوهرتز ± 3 کیلوهرتز

یکی از مشخصات اصلی جرمگیر وودپیکر Woodpecker مدل UDS-K فرکانس ارتعاش 28kHz ± 3kHz است. این مقدار در مشخصات فنی دستگاه به‌عنوان فرکانس ارتعاش تیپ ثبت شده است.

فرکانس در کنار دامنه حرکت و توان خروجی، رفتار مکانیکی تیپ را هنگام کار مشخص می‌کند و برای ایجاد ارتعاش مناسب در فرآیند جرمگیری مورد استفاده قرار می‌گیرد.

توان خروجی 3 تا 20 وات

توان خروجی جرمگیر وودپیکر Woodpecker مدل UDS-K در محدوده 3 تا 20 وات قرار دارد. این بازه امکان تنظیم شدت عملکرد دستگاه را متناسب با شرایط مختلف جرمگیری فراهم می‌کند.

برای جرم‌های مختلف، شدت عملکرد باید بر اساس سختی رسوب، نوع تیپ و شرایط بیمار انتخاب شود. افزایش توان به‌تنهایی به معنای بهتر شدن نتیجه جرمگیری نیست و استفاده از فشار دست زیاد نیز توصیه نمی‌شود.

سیستم Automatic Frequency Tracking

جرمگیر وودپیکر Woodpecker مدل UDS-K به سیستم Automatic Frequency Tracking مجهز است. این سیستم فرکانس کاری مناسب ترانسدیوسر را به‌صورت خودکار دنبال می‌کند تا عملکرد دستگاه در شرایط مختلف پایدار باقی بماند.

در زمان جرمگیری، بار واردشده به تیپ می‌تواند با توجه به نوع و میزان جرم تغییر کند. سیستم ردیابی فرکانس برای هماهنگ کردن عملکرد دستگاه با این تغییرات طراحی شده است.

دامنه ارتعاش حداکثر 100 میکرومتر

دامنه ارتعاش تیپ در جرمگیر وودپیکر Woodpecker مدل UDS-K حداکثر 100 میکرومتر اعلام شده است. نیروی نیم‌دامنه خروجی نیز کمتر از 2 نیوتن است.

این پارامترها در کنار فرکانس 28 کیلوهرتز و توان قابل تنظیم، مشخصات اصلی حرکت تیپ در زمان کار را تشکیل می‌دهند.

طراحی دیجیتال و کنترل ساده

جرمگیر وودپیکر Woodpecker مدل UDS-K دارای کنترل دیجیتال است و برای تنظیم شدت عملکرد دستگاه طراحی شده است. کنترل ساده دستگاه باعث می‌شود تغییر تنظیمات در زمان جرمگیری سریع انجام شود.

پدال نیز امکان فعال و غیرفعال کردن دستگاه را در اختیار اپراتور قرار می‌دهد و کنترل هندپیس را هنگام کار آسان‌تر می‌کند.

سیستم آب‌رسانی UDS-K

جرمگیر وودپیکر Woodpecker مدل UDS-K از سیستم آب‌رسانی متصل به منبع آب یونیت استفاده می‌کند. آب در زمان عملکرد دستگاه برای خنک کردن هندپیس و تیپ و همچنین شست‌وشوی سطح دندان استفاده می‌شود.

فشار آب ورودی مورد نیاز دستگاه بین 0.01 تا 0.5 مگاپاسکال است. برقرار بودن جریان مناسب آب هنگام کار اهمیت زیادی دارد، زیرا در صورت نبود آب کافی، دمای تیپ و هندپیس می‌تواند افزایش پیدا کند.

کنترل جریان آب

در UDS-K میزان آب توسط کنترل آب دستگاه قابل تنظیم است. پس از فعال شدن تیپ، جریان آب باید به‌گونه‌ای تنظیم شود که یک اسپری مناسب برای خنک‌سازی هندپیس و پاک‌سازی ناحیه درمان ایجاد شود.

وجود جریان مناسب آب علاوه بر کنترل حرارت، باعث می‌شود جرم و ذرات جداشده از سطح دندان بهتر شسته شوند.

هندپیس جداشونده

یکی از ویژگی‌های مهم جرمگیر وودپیکر Woodpecker مدل UDS-K، هندپیس جداشونده آن است. هندپیس بخش اصلی انتقال ارتعاش به تیپ بوده و برای استفاده مداوم در محیط کلینیکی طراحی شده است.

جدا شدن هندپیس، فرآیند تمیزکاری، ضدعفونی و استریل آن را ساده‌تر می‌کند.

قابلیت اتوکلاو هندپیس

هندپیس جرمگیر وودپیکر Woodpecker مدل UDS-K قابلیت استریل با بخار را دارد. در دستورالعمل این مدل، استریل هندپیس در دمای 135 درجه سانتی‌گراد و فشار 0.22 مگاپاسکال ذکر شده است.

تیپ‌ها و آچار نیز باید بعد از استفاده مطابق دستورالعمل سازنده تمیز و استریل شوند. یونیت اصلی و منبع تغذیه نباید وارد فرآیند اتوکلاو شوند.

تیپ‌های جرمگیری UDS-K

جرمگیر وودپیکر Woodpecker مدل UDS-K با تیپ‌های اختصاصی Woodpecker کار می‌کند و در جدول توان کاری سازنده، تیپ‌های مختلف برای کاربردهای Scaling، Periodontics، Endodontics و Cavity Preparation دسته‌بندی شده‌اند.

برای تیپ‌های مختلف، میزان توان مجاز یکسان نیست. بنابراین هنگام تغییر تیپ باید تنظیمات متناسب با همان تیپ انتخاب شود.

تیپ‌های Scaling

تیپ‌های سری G برای جرمگیری طراحی شده‌اند و مدل‌هایی مانند G1، G2، G3، G4، G5، G6، G7، G8، G9، G10 و G11 در جدول تیپ‌های سازنده قرار گرفته‌اند.

این تیپ‌ها برای شرایط مختلف جرمگیری و دسترسی به سطوح متفاوت دندان استفاده می‌شوند و شدت مناسب برای آن‌ها باید مطابق جدول کاری انتخاب شود.

تیپ‌های Periodontics

تیپ‌های پریودنتال مانند P1، P2L، P2LD، P2R، P2RD، P3، P3D، P4 و P4D برای کاربردهای پریودنتال طراحی شده‌اند.

این تیپ‌ها معمولاً با تنظیمات پایین‌تر نسبت به تیپ‌های جرمگیری سنگین استفاده می‌شوند و انتخاب مدل تیپ باید بر اساس ناحیه درمان انجام شود.

تیپ‌های Endodontics

در فهرست تیپ‌های سازگار با خانواده UDS-K، مدل‌های مختلف اندودنتیک نیز وجود دارند. این تیپ‌ها برای کاربردهای تخصصی‌تر اولتراسونیک در درمان ریشه طراحی شده‌اند.

بنابراین استفاده از UDS-K در کاربردهای اندودنتیک به انتخاب تیپ مناسب و رعایت تنظیمات توصیه‌شده برای همان تیپ وابسته است.

کاربرد جرمگیر وودپیکر Woodpecker مدل UDS-K در جرمگیری

اصلی‌ترین کاربرد جرمگیر وودپیکر Woodpecker مدل UDS-K حذف جرم و رسوبات دندانی است. ارتعاش سریع تیپ باعث می‌شود جرم از سطح دندان جدا شود و جریان آب نیز ذرات جداشده را از محیط درمان دور کند.

دندانپزشک باید تیپ را با تماس سبک و حرکت کنترل‌شده روی سطح دندان حرکت دهد. دستورالعمل سازنده نیز تأکید می‌کند که اعمال فشار بیش از حد می‌تواند به دندان و تیپ آسیب وارد کند.

کاربرد در درمان‌های پریودنتال

با استفاده از تیپ‌های پریودنتال مناسب، جرمگیر وودپیکر Woodpecker مدل UDS-K می‌تواند در برخی مراحل درمان پریودنتال نیز مورد استفاده قرار گیرد.

شواهد علمی نشان می‌دهند اسکیلرهای اولتراسونیک ابزارهای رایج برای حذف پلاک و جرم در درمان پریودنتال هستند و در بسیاری از شرایط می‌توانند نتایج قابل مقایسه‌ای با ابزارهای دستی ایجاد کنند. البته انتخاب ابزار و تکنیک به شرایط هر بیمار بستگی دارد.

نقش تیپ اولتراسونیک در حذف جرم

تیپ دستگاه با حرکت بسیار سریع خود انرژی مکانیکی را به محل جرم منتقل می‌کند. همین حرکت یکی از عوامل اصلی جدا شدن رسوبات از سطح دندان است.

در زمان جرمگیری، تیپ نباید برای مدت طولانی در یک نقطه ثابت نگه داشته شود و فشار بیش از حد نیز نباید جایگزین تکنیک صحیح شود.

اهمیت آب در زمان جرمگیری

استفاده صحیح از آب یکی از بخش‌های مهم عملکرد جرمگیر وودپیکر Woodpecker مدل UDS-K است. آب علاوه بر شست‌وشوی محیط، نقش مهمی در خنک کردن تیپ و هندپیس دارد.

بنابراین پیش از شروع کار باید از باز بودن مسیر آب و خروج مناسب آن از هندپیس اطمینان حاصل شود.

روش صحیح استفاده از جرمگیر UDS-K

ابتدا هندپیس به دستگاه متصل و تیپ مناسب با استفاده از Torque Wrench نصب می‌شود. سپس دستگاه روشن شده و شدت مناسب بر اساس نوع تیپ و کاربرد انتخاب می‌شود.

پس از فعال کردن پدال، جریان آب تنظیم می‌شود تا اسپری مناسب ایجاد شود. تیپ باید با حرکت کنترل‌شده و تماس سبک روی سطح دندان حرکت کند.

بعد از پایان کار، دستگاه و مسیر آب باید طبق دستورالعمل مربوط به نگهداری شست‌وشو شوند و هندپیس و تیپ برای فرآیند استریل آماده شوند.

نصب صحیح تیپ و Torque Wrench

جرمگیر وودپیکر Woodpecker مدل UDS-K همراه با آچار مخصوص نصب تیپ استفاده می‌شود. تیپ باید به شکل صحیح روی هندپیس بسته شود تا انتقال ارتعاش به‌درستی انجام شود.

شل بودن تیپ می‌تواند باعث کاهش ارتعاش شود و بستن نامناسب آن نیز ممکن است به رزوه هندپیس آسیب وارد کند. به همین دلیل استفاده از آچار مخصوص توصیه می‌شود.

فرسودگی تیپ و افت عملکرد

تیپ‌های جرمگیری در اثر استفاده مداوم دچار سایش می‌شوند. فرسودگی، تغییر شکل یا آسیب تیپ می‌تواند روی حرکت و عملکرد آن اثر بگذارد.

تیپ باید به‌صورت دوره‌ای بررسی شود و در صورت مشاهده آسیب، فرسودگی یا تغییر فرم قابل توجه، تعویض شود.

نگهداری مسیر آب

در صورت کاهش جریان آب، یکی از مواردی که باید بررسی شود مسیر آب و احتمال وجود آلودگی یا گرفتگی در آن است. دستورالعمل UDS-K روش عبور آب یا هوا از مسیر آب را برای رفع آلودگی‌های احتمالی توضیح داده است.

تمیز نگه داشتن مسیر آب به حفظ جریان مناسب و عملکرد صحیح دستگاه کمک می‌کند.

تمیزکاری و استریل

پس از هر بار استفاده، هندپیس، تیپ و آچار باید طبق دستورالعمل تمیز و استریل شوند. هندپیس قابل اتوکلاو است، اما بخش الکتریکی و منبع تغذیه دستگاه باید کاملاً از آب و فرآیند استریل حرارتی دور نگه داشته شوند.

دستورالعمل همچنین توصیه می‌کند بخش منبع تغذیه خشک باقی بماند و در معرض آب قرار نگیرد.

مزایای جرمگیر وودپیکر Woodpecker مدل UDS-K

جرمگیر وودپیکر Woodpecker مدل UDS-K ساختاری ساده و کاربردی برای جرمگیری حرفه‌ای دارد. فرکانس 28 کیلوهرتز، توان قابل تنظیم 3 تا 20 وات، سیستم Automatic Frequency Tracking و هندپیس جداشونده از مهم‌ترین ویژگی‌های فنی آن هستند.

وجود سیستم آب‌رسانی، پدال، هندپیس قابل اتوکلاو و امکان استفاده از تیپ‌های مختلف نیز باعث می‌شود دستگاه برای استفاده روزمره در محیط مطب مناسب باشد.

جرمگیر UDS-K برای چه مطبی مناسب است؟

جرمگیر وودپیکر Woodpecker مدل UDS-K برای مطب‌هایی مناسب است که به یک اسکیلر اولتراسونیک پیزوالکتریک با ساختار کلاسیک و کنترل ساده نیاز دارند.

این دستگاه علاوه بر جرمگیری، با استفاده از تیپ‌های مناسب می‌تواند در برخی کاربردهای پریودنتال و اندودنتیک نیز مورد استفاده قرار گیرد. انتخاب تیپ و تنظیمات مناسب برای هر کاربرد اهمیت زیادی دارد.

جمع‌بندی

جرمگیر وودپیکر Woodpecker مدل UDS-K یک اسکیلر اولتراسونیک پیزوالکتریک برای حذف جرم و رسوبات دندانی است که با فرکانس 28kHz ± 3kHz و توان خروجی 3 تا 20 وات کار می‌کند. دامنه ارتعاش تیپ حداکثر 100 میکرومتر و نیروی نیم‌دامنه خروجی کمتر از 2 نیوتن اعلام شده است.

سیستم Automatic Frequency Tracking، هندپیس جداشونده، قابلیت اتوکلاو تا 135 درجه سانتی‌گراد، سیستم آب‌رسانی قابل تنظیم، پدال و امکان استفاده از تیپ‌های مختلف، از مهم‌ترین ویژگی‌های جرمگیر وودپیکر Woodpecker مدل UDS-K هستند.

در درمان پریودنتال نیز اسکیلرهای اولتراسونیک کاربرد گسترده‌ای دارند و شواهد علمی آن‌ها را به‌عنوان یکی از ابزارهای مورد استفاده برای حذف جرم و دبریدمان پریودنتال بررسی کرده‌اند. با این حال، انتخاب ابزار، تیپ و تکنیک باید با توجه به شرایط بالینی هر بیمار انجام شود.
